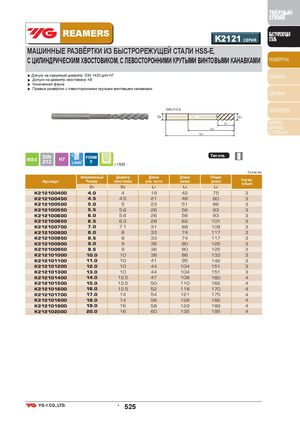

Общий каталог YG-1 2018 - страница 1525

ТВЁРДЫЙ СПЛАВ REAMERS K2121 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ МАШИННЫЕ РАЗВЁРТКИ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ HSS-E, С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ, С ЛЕВОСТОРОННИМИ КРУТЫМИ ВИНТОВЫМИ КАНАВКАМИ РАЗВЁРТКИ ▶ Допуск на наружный диаметр: DIN 1420 для Н7 ЗЕНКЕРЫ ▶ Допуск на диаметр хвостовика: h8 ▶ Коническая фаска ▶ Правые развёртки с левосторонними крутыми винтовыми канавками ЦЕКОВКИ DIN 212-E БОР-ФРЕЗЫ D2 D1 L1 ШЛИФО- L3 ВАННЫЕ L2 СТОЛБИКИ Тип отв. с.1533 Ед.изм: мм Артикул Номинальный Диаметр Длина ДлинаРазмерхвостовикареж. частишейкиОбщаядлинаКол-возубьев D1 D2 L1 L3 L2 K212100400 4.0 4 19 42 75 3 K212100450 4.5 4.5 21 46 80 3 K212100500 5.0 5 23 51 86 3 K212100550 5.5 5.6 26 56 93 3 K212100600 6.0 5.6 26 56 93 3 K212100650 6.5 6.3 28 62 101 3 K212100700 7.0 7.1 31 68 109 3 K212100800 8.0 8 33 74 117 3 K212100850 8.5 8 33 74 117 3 K212100900 9.0 9 36 80 125 3 K212100950 9.5 9 36 80 125 3 K212101000 10.0 10 38 86 133 3 K212101100 11.0 10 41 95 142 3 K212101200 12.0 10 44 104 151 3 K212101300 13.0 10 44 104 151 3 K212101400 14.0 12.5 47 108 160 4 K212101500 15.0 12.5 50 110 162 4 K212101600 16.0 12.5 52 118 170 4 K212101700 17.0 14 54 121 175 4 K212101800 18.0 14 56 128 182 4 K212101900 19.0 16 58 129 189 4 K212102000 20.0 16 60 135 195 4 • 525
