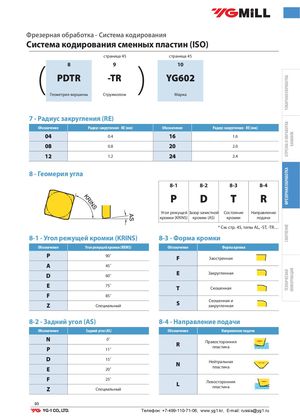

ТОКАРНАЯ ОБРАБОТКАОТРЕЗКА И ОБРАБОТКАФРЕЗЕРНАЯ ОБРАБОТКАСВЕРЛЕНИЕТЕХНИЧЕСКАЯ КАНАВОКИНФОРМАЦИЯ Фрезерная обработка - Система кодирования Система кодирования сменных пластин (ISO) страница 45 страница 45 ( 8PDTR 9-TR ) 10YG602 Геометрия вершины Стружколом Марка 7 - Радиус закругления (RE) Обозначение Радиус закругления - RE (мм) Обозначение Радиус закругления - RE (мм) 04 0.4 16 1.6 08 0.8 20 2.0 12 1.2 24 2.4 8 - Геомерия угла 8-1 8-2 8-3 8-4 P D T R Угол режущей Зазор зачистной Состояние Направление кромки (KRINS) кромки (AS) кромки подачи * См. стр. 45, типы AL, -ST, -TR… 8-1 - Угол режущей кромки (KRINS) 8-3 - Форма кромки Обозначение Угол режущей кромки (KRINS) Обозначение Форма кромки P 90˚ F Заостренная A 45˚ D 60˚ E Закругленная E 75˚ T Скошенная F 85˚ Z Специальный S Скошенная изакругленная 8-2 - Задний угол (AS) 8-4 - Направление подачи Обозначение Задний угол (AS) Обозначение Направление подачи N 0˚P11˚ R Правосторонняяпластина D 15˚E20˚ N Нейтральнаяпластина F 25˚ZСпециальный L Левосторонняяпластина 93 Телефон: +7-499-110-71-06, www.yg1.kr, E-mail: russia@yg1.ru
