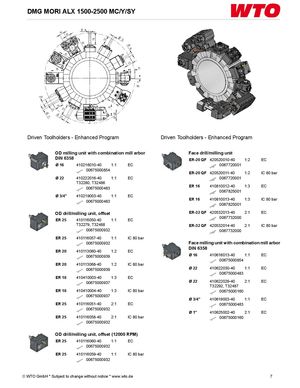

Каталог WTO инструмент под конкретные обрабатывающие центра - страница 405
Навигация
Каталог WTO инструмент для обрабатывающих центров
Каталог WTO инструмент для обрабатывающих центров швейцарского типа
Брошюра WTO обзор решений
Брошюра WTO обзор решений русский
DMG MORI ALX 1500-2500 MC/Y/SY
Приводные державки - Расширенная программа
| Наименование | Типоразмер/Цанга | Артикул | Передаточное отношение | СОЖ | Доп. номер |
|---|---|---|---|---|---|
| Блок для наружного фрезерования с комбинированной фрезерной оправкой DIN 6358 | Ø 16 | 410216010-40 | 1:1 | EC | 00675000854 |
| Ø 22 | 410222016-40 | 1:1 | EC | T32280, T32486, 00675000483 | |
| Ø 3/4" | 410219003-40 | 1:1 | EC | 00675000483 | |
| Блок для наружного сверления/фрезерования, со смещением | ER 25 | 410116050-40 | 1:1 | EC | T32279, T32488, 00675000932 |
| ER 25 | 410116057-40 | 1:1 | IC 80 bar | 00675000932 | |
| ER 20 | 410113060-40 | 1:2 | EC | 00675000939 | |
| ER 20 | 410113068-40 | 1:2 | IC 80 bar | 00675000939 | |
| ER 16 | 410410003-40 | 1:3 | EC | 00675000937 | |
| ER 16 | 410410004-40 | 1:3 | IC 80 bar | 00675000937 | |
| Блок для наружного сверления/фрезерования, со смещением (продолжение) | ER 25 | 410116051-40 | 2:1 | EC | 00675000932 |
| ER 25 | 410116058-40 | 2:1 | IC 80 bar | 00675000932 | |
| Блок для наружного сверления/фрезерования, со смещением (12000 об/мин) | ER 25 | 410116060-40 | 1:1 | EC | 00675000932 |
| ER 25 | 410116059-40 | 1:1 | IC 80 bar | 00675000932 |
| Наименование | Типоразмер/Цанга | Артикул | Передаточное отношение | СОЖ | Доп. номер |
|---|---|---|---|---|---|
| Блок для торцевого сверления/фрезерования | ER-20 | QF 420520010-40 | 1:2 | EC | 0067720001 |
| ER-20 | QF 420520011-40 | 1:2 | IC 80 bar | 0067720001 | |
| ER 16 | 410810012-40 | 1:3 | EC | 0067825001 | |
| ER 16 | 410810013-40 | 1:3 | IC 80 bar | 0067825001 | |
| Блок для торцевого сверления/фрезерования (продолжение) | ER-32 | QF 420532013-40 | 2:1 | EC | 0067732000 |
| ER-32 | QF 420532014-40 | 2:1 | IC 80 bar | 0067732000 | |
| Блок для торцевого фрезерования с комбинированной фрезерной оправкой DIN 6358 | Ø 16 | 410616013-40 | 1:1 | EC | 00675000854 |
| Ø 22 | 410622030-40 | 1:1 | EC | 00675000483 | |
| Ø 22 | 410622029-40 | 2:1 | EC | T32292, T32487, 00675000160 | |
| Ø 3/4" | 410619003-40 | 1:1 | EC | 00675000483 | |
| Ø 1" | 410625002-40 | 2:1 | EC | 00675000160 |
