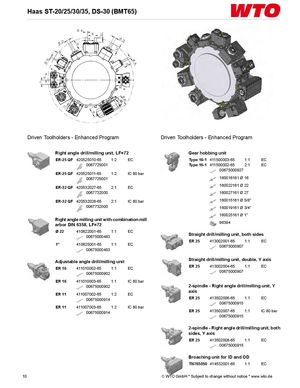

Haas ST-20/25/30/35, DS-30 (BMT65)
Приводные держатели инструмента - расширенная программа
Угловой сверлильно-фрезерный блок, LF=72
| Цанга | Артикул | Передаточное отношение | Охлаждение | Доп. артикул |
|---|---|---|---|---|
| ER-25 QF | 420525010-65 | 1:2 | EC | 0067725001 |
| ER-25 QF | 420525011-65 | 1:2 | IC 80 bar | 0067725001 |
| ER-32 QF | 420532027-65 | 2:1 | EC | 0067732000 |
| ER-32 QF | 420532028-65 | 2:1 | IC 80 bar | 0067732000 |
Угловой фрезерный блок с комбинированной фрезерной оправкой DIN 6358, LF=72
| Размер | Артикул | Передаточное отношение | Охлаждение | Доп. артикул |
|---|---|---|---|---|
| Ø 22 | 410622001-65 | 1:1 | EC | 00675000483 |
| 1" | 410625001-65 | 1:1 | EC | 00675000483 |
Сверлильно-фрезерный блок с регулируемым углом
| Цанга | Артикул | Передаточное отношение | Охлаждение | Доп. артикул |
|---|---|---|---|---|
| ER 16 | 411010002-65 | 1:1 | EC | 00675000902 |
| ER 16 | 411010003-65 | 1:1 | IC 80 bar | 00675000902 |
| ER 11 | 411007002-65 | 1:2 | EC | 00675000914 |
| ER 11 | 411007003-65 | 1:2 | IC 80 bar | 00675000914 |
Зубофрезерный блок
| Тип | Артикул | Передаточное отношение | Охлаждение | Доп. артикул |
|---|---|---|---|---|
| Type 16-1 | 411500003-65 | 1:1 | EC | |
| Type 16-1 | 411500002-65 | 2:1 | EC | 00675000927 |
Диски/фрезы для блока:
| Артикул | Ø |
|---|---|
| 160016161 | Ø 16 |
| 160022161 | Ø 22 |
| 160027161 | Ø 27 |
| 160015161 | Ø 5/8" |
| 160019161 | Ø 3/4" |
| 160025161 | Ø 1" |
| 96394 |
Прямой сверлильно-фрезерный блок, двусторонний
| Цанга | Артикул | Передаточное отношение | Охлаждение | Доп. артикул |
|---|---|---|---|---|
| ER 25 | 413002001-65 | 1:1 | EC | 00675000907 |
Прямой сверлильно-фрезерный блок, сдвоенный, ось Y
| Цанга | Артикул | Передаточное отношение | Охлаждение | Доп. артикул |
|---|---|---|---|---|
| ER 25 | 413002004-65 | 1:1 | EC | 00675000907 |
2-шпиндельный угловой сверлильно-фрезерный блок, ось Y
| Цанга | Артикул | Передаточное отношение | Охлаждение | Доп. артикул |
|---|---|---|---|---|
| ER 25 | 413502006-65 | 1:1 | EC | 00675000915 |
| ER 25 | 413502007-65 | 1:1 | IC 80 bar | 00675000915 |
2-шпиндельный угловой сверлильно-фрезерный блок, двусторонний, ось Y
| Цанга | Артикул | Передаточное отношение | Охлаждение | Доп. артикул |
|---|---|---|---|---|
| ER 25 | 413502008-65 | 1:1 | EC | 00675000915 |
Протяжной блок для внутренних и наружных поверхностей
| Тип | Артикул | Передаточное отношение | Охлаждение |
|---|---|---|---|
| TN765050 | 414532001-65 | 1:1 | EC |
