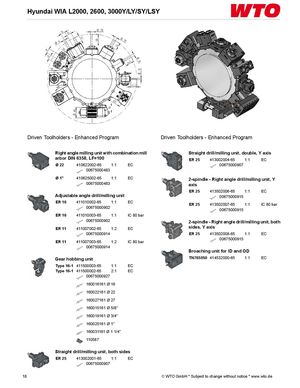

Hyundai WIA L2000, 2600, 3000Y/LY/SY/LSY
Driven Toolholders - Enhanced Program
| Наименование | Типоразмер | Артикул | Передаточное отношение | Примечание |
|---|---|---|---|---|
| Угловой фрезерный блок с комбинированной фрезерной оправкой DIN 6358, LF=100 | Ø 22 | 410622002-65 / 00675000483 | 1:1 | EC |
| Ø 1" | 410625002-65 / 00675000483 | 1:1 | EC | |
| Регулируемый угловой сверлильно-фрезерный блок | ER 16 | 411010002-65 / 00675000902 | 1:1 | EC |
| ER 16 | 411010003-65 / 00675000902 | 1:1 | IC 80 bar | |
| ER 11 | 411007002-65 / 00675000914 | 1:2 | EC | |
| ER 11 | 411007003-65 / 00675000914 | 1:2 | IC 80 bar | |
| Блок зубофрезерования | Type 16-1 | 411500003-65 | 1:1 | EC |
| Type 16-1 | 411500002-65 / 00675000927 | 2:1 | EC | |
| 160016161 Ø 16, 160022161 Ø 22, 160027161 Ø 27, 160015161 Ø 5/8", 160019161 Ø 3/4", 160025161 Ø 1", 160031161 Ø 1 1/4", 110587 | ||||
| Прямой сверлильно-фрезерный блок, с обеих сторон | ER 25 | 413002001-65 / 00675000907 | 1:1 | EC |
Driven Toolholders - Enhanced Program
| Наименование | Типоразмер | Артикул | Передаточное отношение | Примечание |
|---|---|---|---|---|
| Прямой сверлильно-фрезерный блок, двойной, ось Y | ER 25 | 413002004-65 / 00675000907 | 1:1 | EC |
| 2-шпиндельный угловой сверлильно-фрезерный блок, ось Y | ER 25 | 413502006-65 / 00675000915 | 1:1 | EC |
| ER 25 | 413502007-65 / 00675000915 | 1:1 | IC 80 bar | |
| 2-шпиндельный угловой сверлильно-фрезерный блок, с обеих сторон, ось Y | ER 25 | 413502008-65 / 00675000915 | 1:1 | EC |
| Протяжной блок для внутренней и наружной обработки | TN765050 | 414532000-65 | 1:1 | EC |
