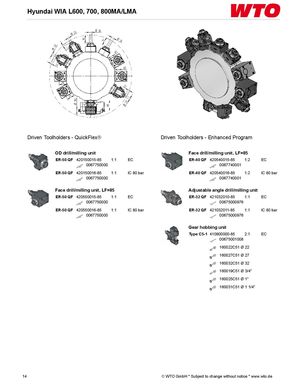

Hyundai WIA L600, 700, 800MA/LMA

Приводные державки - QuickFlex®

ТипоразмерАртикулПередаточное отношениеПримечание
Наружный сверлильно-фрезерный блок
ER-50 QF420150015-85 / 00677500001:1EC
ER-50 QF420150016-85 / 00677500001:1IC 80 bar
Торцевой сверлильно-фрезерный блок, LF=85
ER-50 QF420550015-85 / 00677500001:1EC
ER-50 QF420550016-85 / 00677500001:1IC 80 bar

Приводные державки - расширенная программа

ТипоразмерАртикулПередаточное отношениеПримечание
Торцевой сверлильно-фрезерный блок, LF=85
ER-40 QF420540015-85 / 00677400011:2EC
ER-40 QF420540016-85 / 00677400011:2IC 80 bar
Регулируемый угловой сверлильно-фрезерный блок
ER-32 QF421032010-85 / 006750009761:1EC
ER-32 QF421032011-85 / 006750009761:1IC 80 bar
Блок для нарезания зубьев (гиперболоидное фрезерование)
Type C5-1410900000-85 / 006750010082:1EC
Комплектующие оправки: 160022C51 Ø 22; 160027C51 Ø 27; 160032C51 Ø 32; 160019C51 Ø 3/4"; 160025C51 Ø 1"; 160031C51 Ø 1 1/4"
