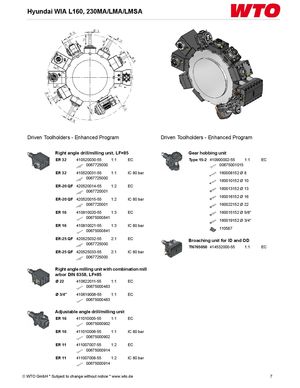

Hyundai WIA L160, 230MA/LMA/LMSA

Приводные державки - расширенная программа

ТипоразмерАртикулПередаточное отношениеПримечание
Угловой сверлильно-фрезерный блок, LF=85
ER 32410520030-55 / 00677250001:1EC
ER 32410520031-55 / 00677250001:1IC 80 bar
ER-20 QF420520014-55 / 00677200011:2EC
ER-20 QF420520015-55 / 00677200011:2IC 80 bar
ER 16410810020-55 / 006750008411:3EC
ER 16410810021-55 / 006750008411:3IC 80 bar
ER-25 QF420525032-55 / 00677250002:1EC
ER-25 QF420525033-55 / 00677250002:1IC 80 bar
Угловой фрезерный блок с комбинированной фрезерной оправкой DIN 6358, LF=85
Ø 22410622011-55 / 006750004831:1EC
Ø 3/4"410619006-55 / 006750004831:1EC
Регулируемый угловой сверлильно-фрезерный блок
ER 16411010005-55 / 006750009021:1EC
ER 16411010006-55 / 006750009021:1IC 80 bar
ER 11411007007-55 / 006750009141:2EC
ER 11411007008-55 / 006750009141:2IC 80 bar

Приводные державки - расширенная программа

ТипоразмерАртикулПередаточное отношениеПримечание
Блок для нарезания зубьев (гиперболоидное фрезерование)
Type 15-2410900002-55 / 006750010151:1EC
Комплектующие оправки: 160008152 Ø 8; 160010152 Ø 10; 160013152 Ø 13; 160016152 Ø 16; 160022152 Ø 22; 160015152 Ø 5/8"; 160019152 Ø 3/4"; 110587
Протяжной блок для внутренней и наружной обработки
TN765050414532000-55 / -1:1EC
