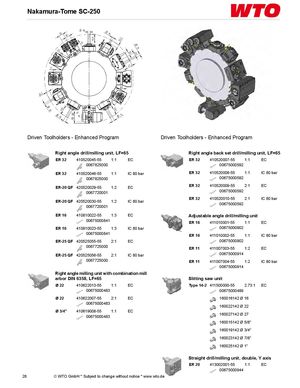

Каталог WTO инструмент под конкретные обрабатывающие центра - страница 102

Предыдущая страница Следующая страница

Навигация

Nakamura-Tome SC-250

Приводные державки - Расширенная программа

Угловой сверлильно-фрезерный блок, LF=65

ЦангаАртикулПередаточное числоИсполнениеДоп. код
ER 32410520045-551:1EC0067825000
ER 32410520046-551:1IC 80 bar0067825000
ER-20 QF420520029-551:2EC0067720001
ER-20 QF420520030-551:2IC 80 bar0067720001
ER 16410810022-551:3EC00675000841
ER 16410810023-551:3IC 80 bar00675000841
ER-25 QF420525055-552:1EC0067725000
ER-25 QF420525056-552:1IC 80 bar0067725000

Угловой фрезерный блок с комбинированной фрезерной оправкой DIN 6358, LF=65

ДиаметрАртикулПередаточное числоИсполнениеДоп. код
Ø 22410622013-551:1EC00675000483
Ø 22410622007-552:1EC00675000483
Ø 3/4"410619008-551:1EC00675000483

Угловой сверлильно-фрезерный блок со смещением назад, LF=65

ЦангаАртикулПередаточное числоИсполнениеДоп. код
ER 32410520007-551:1EC00675000592
ER 32410520008-551:1IC 80 bar00675000592
ER 32410520009-552:1EC00675000592
ER 32410520010-552:1IC 80 bar00675000592

Сверлильно-фрезерный блок с регулируемым углом

ЦангаАртикулПередаточное числоИсполнениеДоп. код
ER 16411010001-551:1EC00675000902
ER 16411010002-551:1IC 80 bar00675000902
ER 11411007003-551:2EC00675000914
ER 11411007004-551:2IC 80 bar00675000914

Блок для отрезной пилы

ТипАртикулПередаточное числоИсполнениеДоп. код
Type 14-2411500000-552.73:1EC00675000489

Дополнительные коды дисков: 160016142 Ø 16, 160022142 Ø 22, 160027142 Ø 27, 160015142 Ø 5/8", 160019142 Ø 3/4", 160023142 Ø 7/8", 160025142 Ø 1".

Прямой сверлильно-фрезерный блок, сдвоенный, ось Y

ЦангаАртикулПередаточное числоИсполнениеДоп. код
ER 20413002001-551:1EC00675000944
