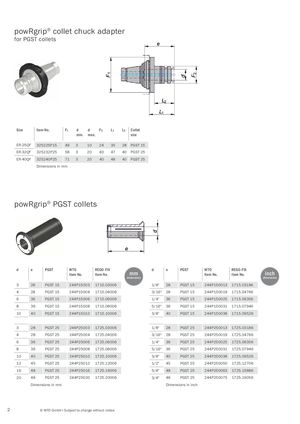

powRgrip® collet chuck adapter
для цанг PGST
| Size | Item No. | F1 | d min. | d max. | F2 | L1 | L2 | Collet size |
|---|---|---|---|---|---|---|---|---|
| ER-25QF | 325225P15 | 49 | 3 | 10 | 24 | 35 | 28 | PGST 15 |
| ER-32QF | 325232P25 | 58 | 3 | 20 | 40 | 47 | 40 | PGST 25 |
| ER-40QF | 325240P25 | 71 | 3 | 20 | 40 | 48 | 40 | PGST 25 |
Размеры в мм.
powRgrip® PGST collets
| d | e | PGST | WTO Item No. | REGO-FIX Item No. |
|---|---|---|---|---|
| 3 | 28 | PGST 15 | 244P15003 | 1715.03006 |
| 4 | 28 | PGST 15 | 244P15004 | 1715.04006 |
| 6 | 36 | PGST 15 | 244P15006 | 1715.06006 |
| 8 | 36 | PGST 15 | 244P15008 | 1715.08006 |
| 10 | 40 | PGST 15 | 244P15010 | 1715.10006 |
| 3 | 28 | PGST 25 | 244P25003 | 1725.03006 |
| 4 | 28 | PGST 25 | 244P25004 | 1725.04006 |
| 6 | 36 | PGST 25 | 244P25006 | 1725.06006 |
| 8 | 36 | PGST 25 | 244P25008 | 1725.08006 |
| 10 | 40 | PGST 25 | 244P25010 | 1725.10006 |
| 12 | 45 | PGST 25 | 244P25012 | 1725.12006 |
| 16 | 48 | PGST 25 | 244P25016 | 1725.16006 |
| 20 | 48 | PGST 25 | 244P25020 | 1725.20006 |
Размеры в мм.
| d | e | PGST | WTO Item No. | REGO-FIX Item No. |
|---|---|---|---|---|
| 1/8" | 28 | PGST 15 | 244P150013 | 1715.03186 |
| 3/16" | 28 | PGST 15 | 244P150019 | 1715.04766 |
| 1/4" | 36 | PGST 15 | 244P150025 | 1715.06356 |
| 5/16" | 36 | PGST 15 | 244P150031 | 1715.07946 |
| 3/8" | 40 | PGST 15 | 244P150038 | 1715.09526 |
| 1/8" | 28 | PGST 25 | 244P250013 | 1725.03186 |
| 3/16" | 28 | PGST 25 | 244P250019 | 1725.04766 |
| 1/4" | 36 | PGST 25 | 244P250025 | 1725.06356 |
| 5/16" | 36 | PGST 25 | 244P250031 | 1725.07946 |
| 3/8" | 40 | PGST 25 | 244P250038 | 1725.09526 |
| 1/2" | 45 | PGST 25 | 244P250050 | 1725.12706 |
| 5/8" | 48 | PGST 25 | 244P250063 | 1725.15886 |
| 3/4" | 48 | PGST 25 | 244P250075 | 1725.19056 |
Размеры в дюймах.
