Общий каталог Winstar 2015 - 2016 - страница 188

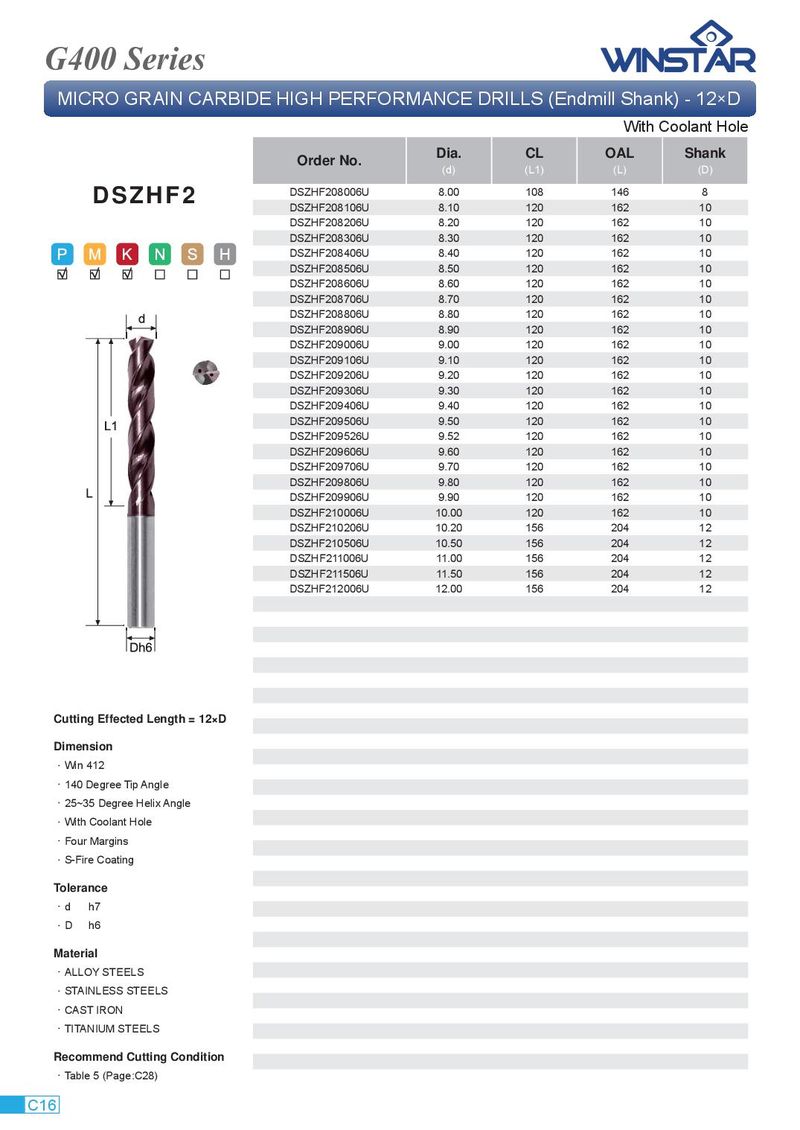

G400 Series MICRO GRAIN CARBIDE HIGH PERFORMANCE DRILLS (Endmill Shank) - 12×D With Coolant Hole Dia. CL OAL Shank Order No. (d) (L1) (L) (D) DSZHF208006U 8.00 108 146 8 DSZHF2 DSZHF208106U 8.10 120 162 10 DSZHF208206U 8.20 120 162 10 DSZHF208306U 8.30 120 162 10 DSZHF208406U 8.40 120 162 10 DSZHF208506U 8.50 120 162 10 DSZHF208606U 8.60 120 162 10 DSZHF208706U 8.70 120 162 10 DSZHF208806U 8.80 120 162 10 DSZHF208906U 8.90 120 162 10 DSZHF209006U 9.00 120 162 10 DSZHF209106U 9.10 120 162 10 DSZHF209206U 9.20 120 162 10 DSZHF209306U 9.30 120 162 10 DSZHF209406U 9.40 120 162 10 DSZHF209506U 9.50 120 162 10 DSZHF209526U 9.52 120 162 10 DSZHF209606U 9.60 120 162 10 DSZHF209706U 9.70 120 162 10 DSZHF209806U 9.80 120 162 10 DSZHF209906U 9.90 120 162 10 DSZHF210006U 10.00 120 162 10 DSZHF210206U 10.20 156 204 12 DSZHF210506U 10.50 156 204 12 DSZHF211006U 11.00 156 204 12 DSZHF211506U 11.50 156 204 12 DSZHF212006U 12.00 156 204 12 Cutting Effected Length = 12×D Dimension ． Win 412 ． 140 Degree Tip Angle ． 25~35 Degree Helix Angle ． With Coolant Hole ． Four Margins ． S-Fire Coating Tolerance ． d h7 ． D h6 Material ． ALLOY STEELS ． STAINLESS STEELS ． CAST IRON ． TITANIUM STEELS Recommend Cutting Condition ． Table 5 (Page:C28) C16
