Общий каталог Winstar 2015 - 2016 - страница 174

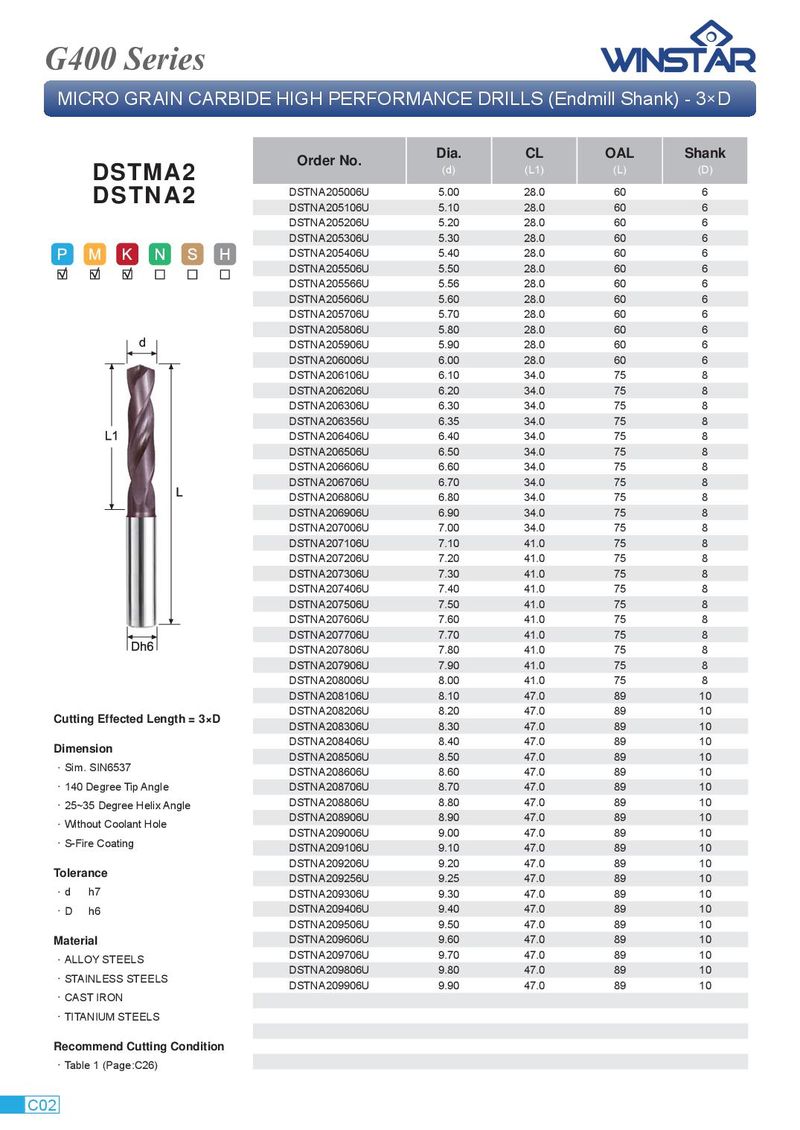

G400 Series MICRO GRAIN CARBIDE HIGH PERFORMANCE DRILLS (Endmill Shank) - 3×D Dia. CL OAL Shank Order No. (d) (L1) (L) (D) DSTMA2 DSTNA205006U 5.00 28.0 60 6 DSTNA2 DSTNA205106U 5.10 28.0 60 6 DSTNA205206U 5.20 28.0 60 6 DSTNA205306U 5.30 28.0 60 6 DSTNA205406U 5.40 28.0 60 6 DSTNA205506U 5.50 28.0 60 6 DSTNA205566U 5.56 28.0 60 6 DSTNA205606U 5.60 28.0 60 6 DSTNA205706U 5.70 28.0 60 6 DSTNA205806U 5.80 28.0 60 6 DSTNA205906U 5.90 28.0 60 6 DSTNA206006U 6.00 28.0 60 6 DSTNA206106U 6.10 34.0 75 8 DSTNA206206U 6.20 34.0 75 8 DSTNA206306U 6.30 34.0 75 8 DSTNA206356U 6.35 34.0 75 8 DSTNA206406U 6.40 34.0 75 8 DSTNA206506U 6.50 34.0 75 8 DSTNA206606U 6.60 34.0 75 8 DSTNA206706U 6.70 34.0 75 8 DSTNA206806U 6.80 34.0 75 8 DSTNA206906U 6.90 34.0 75 8 DSTNA207006U 7.00 34.0 75 8 DSTNA207106U 7.10 41.0 75 8 DSTNA207206U 7.20 41.0 75 8 DSTNA207306U 7.30 41.0 75 8 DSTNA207406U 7.40 41.0 75 8 DSTNA207506U 7.50 41.0 75 8 DSTNA207606U 7.60 41.0 75 8 DSTNA207706U 7.70 41.0 75 8 DSTNA207806U 7.80 41.0 75 8 DSTNA207906U 7.90 41.0 75 8 DSTNA208006U 8.00 41.0 75 8 DSTNA208106U 8.10 47.0 89 10 DSTNA208206U 8.20 47.0 89 10 Cutting Effected Length = 3×D DSTNA208306U 8.30 47.0 89 10 DSTNA208406U 8.40 47.0 89 10 Dimension DSTNA208506U 8.50 47.0 89 10 ． Sim. SIN6537 DSTNA208606U 8.60 47.0 89 10 ． 140 Degree Tip Angle DSTNA208706U 8.70 47.0 89 10 ． 25~35 Degree Helix Angle DSTNA208806U 8.80 47.0 89 10 DSTNA208906U 8.90 47.0 89 10 ． Without Coolant Hole DSTNA209006U 9.00 47.0 89 10 ． S-Fire Coating DSTNA209106U 9.10 47.0 89 10 DSTNA209206U 9.20 47.0 89 10 Tolerance DSTNA209256U 9.25 47.0 89 10 ． d h7 DSTNA209306U 9.30 47.0 89 10 ． D h6 DSTNA209406U 9.40 47.0 89 10 DSTNA209506U 9.50 47.0 89 10 Material DSTNA209606U 9.60 47.0 89 10 DSTNA209706U 9.70 47.0 89 10 ． ALLOY STEELS DSTNA209806U 9.80 47.0 89 10 ． STAINLESS STEELS DSTNA209906U 9.90 47.0 89 10 ． CAST IRON ． TITANIUM STEELS Recommend Cutting Condition ． Table 1 (Page:C26) C02
