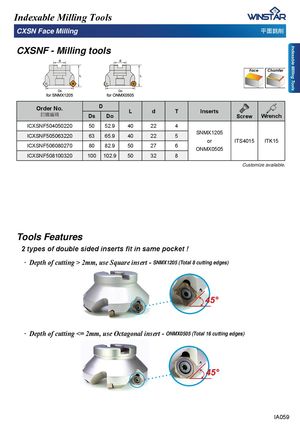

CXSNF - Milling tools
Ds Do
| Order No. ���� | Ds | D Do | L | d | T | Inserts | Screw | Wrench |
| ICXSNF504050220 | 50 | 52.9 | 40 | 22 | 4 | |||
| ICXSNF505063220 | 63 | 65.9 | 40 | 22 | 5 | SNMX1205 | ||
| ICXSNF506080270 | 80 | 82.9 | 50 | 27 | 6 | or ONMX0505 | ITS4015 | ITK15 |
| ICXSNF508100320 | 100 | 102.9 | 50 | 32 | 8 |
Customize available.
Tools Features
W\SHVRIGRXEOHVLGHGLQVHUWV¿WLQVDPHSRFNHW
．Depth of cutting > 2mm, use Square insert -
SNMX1205 (Total 8 cutting edges)
．Depth of cutting <= 2mm, use Octagonal insert -
ONMX0505 (Total 16 cutting edges)
