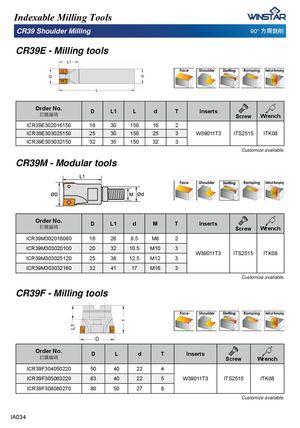

CR39E - Milling tools
| Order No. ���� | D | L1 | L | d | T | Inserts | Screw | Wrench |
| ICR39E302016150 | 16 | 30 | 150 | 16 | 2 | |||
| ICR39E303025150 | 25 | 30 | 150 | 25 | 3 | W39011T3 | ITS2515 | ITK08 |
| ICR39E303032150 | 32 | 35 | 150 | 32 | 3 |
Customize available.
CR39M - Modular tools
| Order No. ���� | D | L1 | d | M | T | Inserts | Screw | Wrench |
| ICR39M302016080 | 16 | 26 | 8.5 | M8 | 2 | |||
| ICR39M303020100 | 20 | 32 | 10.5 | M10 | 3 | |||
| ICR39M303025120 | 25 | 38 | 12.5 | M12 | 3 | W39011T3 | ITS2515 | ITK08 |
| ICR39M303032160 | 32 | 41 | 17 | M16 | 3 |
Customize available.
CR39F - Milling tools
| Order No. ���� | D | L | d | T | Inserts | Screw | Wrench |
| ICR39F304050220 | 50 | 40 | 22 | 4 | |||
| ICR39F305063220 | 63 | 40 | 22 | 5 | W39011T3 | ITS2515 | ITK08 |
| ICR39F308080270 | 80 | 50 | 27 | 8 |
