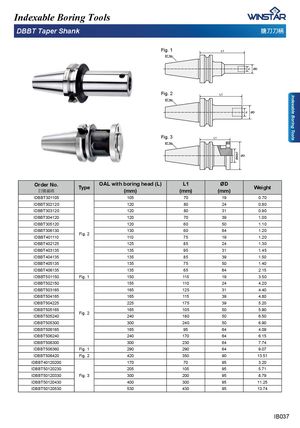

Indexable Boring Tools Indexable Boring Tools '%%77DSHU6KDQN 㖹⎏⎏㥓 Fig. 1 Fig. 2 Fig. 3 Order No.宑庋佷䩋 Type OAL with boring head (L)(mm) L1(mm) ØD(mm) Weight IDBBT301105 105 70 19 0.70 IDBBT302120 120 80 24 0.80 IDBBT303120 120 80 31 0.90 IDBBT304120 120 70 39 1.00 IDBBT305120 120 60 50 1.10 IDBBT306130 130 60 64 1.20 Fig. 2 IDBBT401110 110 75 19 1.20 IDBBT402125 125 85 24 1.30 IDBBT403135 135 95 31 1.45 IDBBT404135 135 85 39 1.50 IDBBT405135 135 75 50 1.40 IDBBT406135 135 65 64 2.15 IDBBT501150 Fig. 1 150 115 19 3.50 IDBBT502150 155 110 24 4.20 IDBBT503165 165 125 31 4.40 IDBBT504165 165 115 39 4.80 IDBBT504225 225 175 39 5.20 IDBBT505165 Fig. 2 165 105 50 5.90 IDBBT505240 240 180 50 6.50 IDBBT505300 300 240 50 6.90 IDBBT506165 165 95 64 4.09 IDBBT506240 240 170 64 6.15 IDBBT506300 300 230 64 7.74 IDBBT506360 Fig. 1 290 290 64 9.07 IDBBT506420 Fig. 2 420 350 90 13.51 IDBBT40120200 170 70 95 3.20 IDBBT50120230 205 105 95 5.71 IDBBT50120330 Fig. 3 300 200 95 8.79 IDBBT50120430 400 300 95 11.25 IDBBT50120530 530 430 95 13.74 IB037
