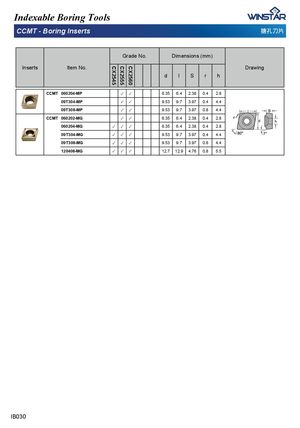

&&07%RULQJ,QVHUWV 㖹ⳣ⎏䏖
| G | rade No. | Dime | nsions | (mm | ) | |||||
| Inserts | Item No. | CX2545 | CX2555 | CX2560 | d | l | S | r | h | Drawing |
| CCMT 060204-MP | ✓ | ✓ | 6.35 | 6.4 | 2.38 | 0.4 | 2.8 | |||
| 09T304-MP | ✓ | ✓ | 9.53 | 9.7 | 3.97 | 0.4 | 4.4 | |||
| 09T308-MP | ✓ | ✓ | 9.53 | 9.7 | 3.97 | 0.8 | 4.4 | |||
| CCMT 060202-MG | ✓ | ✓ | 6.35 | 6.4 | 2.38 | 0.4 | 2.8 | |||
| 060204-MG | ✓ | ✓ | ✓ | 6.35 | 6.4 | 2.38 | 0.4 | 2.8 | ||
| 09T304-MG | ✓ | ✓ | ✓ | 9.53 | 9.7 | 3.97 | 0.4 | 4.4 | ||
| 09T308-MG | ✓ | ✓ | ✓ | 9.53 | 9.7 | 3.97 | 0.8 | 4.4 | ||
| 120408-MG | ✓ | ✓ | ✓ | 12.7 | 12.9 | 4.76 | 0.8 | 5.5 |
