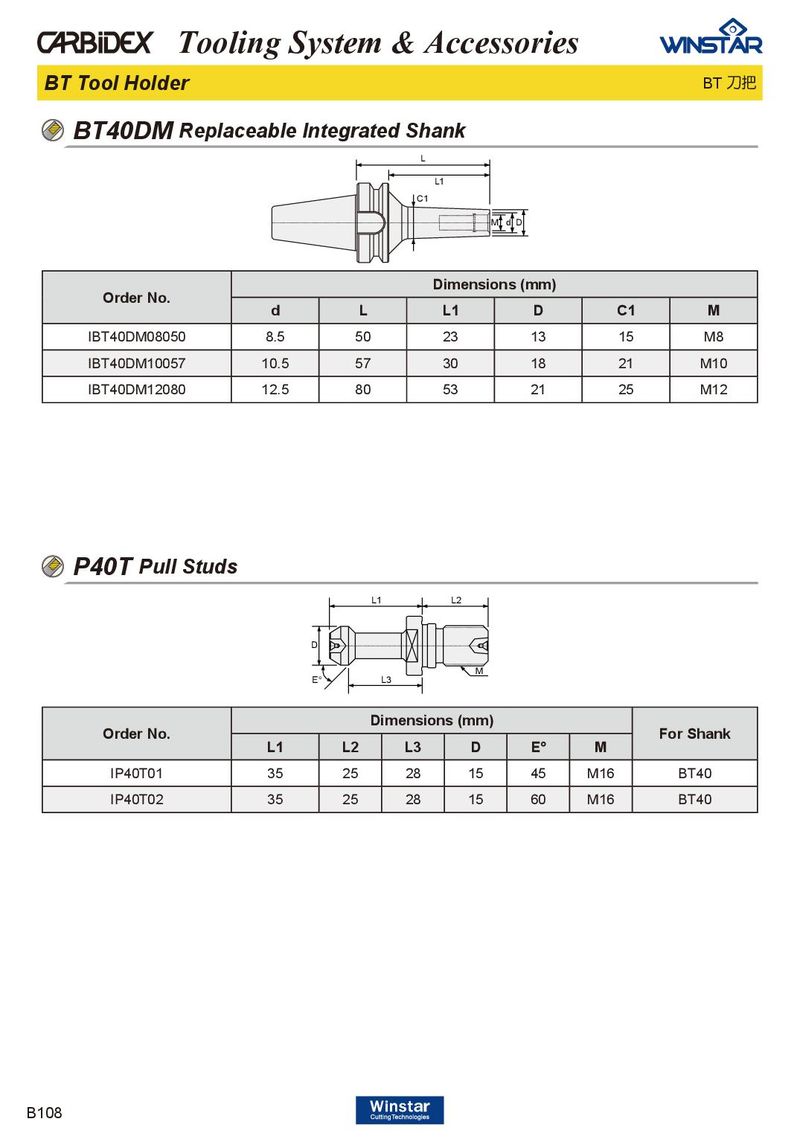

BT Tool Holder BT 刀把
BT40DM Replaceable Integrated Shank
L L1 C1 M d D
| Order No | Dimensi | ons (mm) | ||||
| . | d | L | L1 | D | C1 | M |
| IBT40DM08050 | 8.5 | 50 | 23 | 13 | 15 | M8 |
| IBT40DM10057 | 10.5 | 57 | 30 | 18 | 21 | M10 |
| IBT40DM12080 | 12.5 | 80 | 53 | 21 | 25 | M12 |
P40T Pull Studs
L1 L2
D M E° L3
| Od N | D | imension | s (mm) | F Shk | |||
| rer o. | L1 | L2 | L3 | D | E° | M | or an |
| IP40T01 | 35 | 25 | 28 | 15 | 45 | M16 | BT40 |
| IP40T02 | 35 | 25 | 28 | 15 | 60 | M16 | BT40 |
