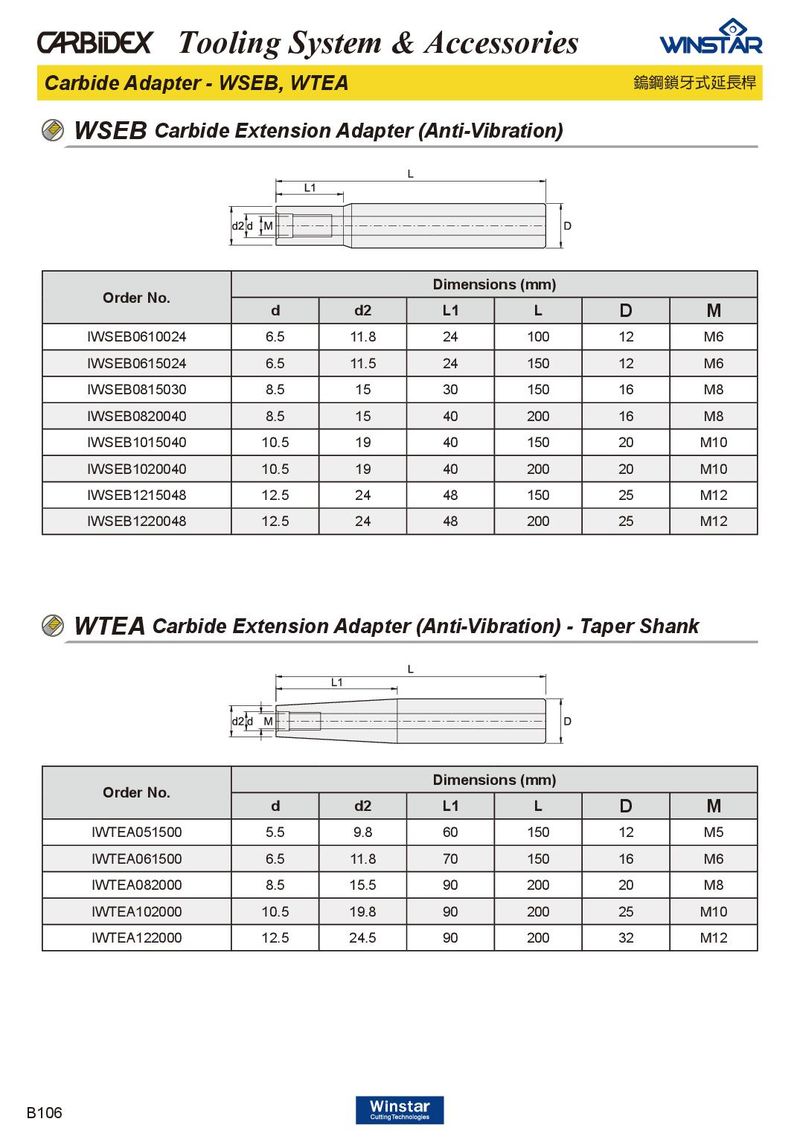

Tooling System & Accessories Carbide Adapter - WSEB, WTEA 鎢鋼鎖牙式延長桿 WSEB Carbide Extension Adapter (Anti-Vibration) Dimensions (mm) Order No. d d2 L1 L D M IWSEB0610024 6.5 11.8 24 100 12 M6 IWSEB0615024 6.5 11.5 24 150 12 M6 IWSEB0815030 8.5 15 30 150 16 M8 IWSEB0820040 8.5 15 40 200 16 M8 IWSEB1015040 10.5 19 40 150 20 M10 IWSEB1020040 10.5 19 40 200 20 M10 IWSEB1215048 12.5 24 48 150 25 M12 IWSEB1220048 12.5 24 48 200 25 M12 WTEA Carbide Extension Adapter (Anti-Vibration) - Taper Shank Dimensions (mm) Order No. d d2 L1 L D M IWTEA051500 5.5 9.8 60 150 12 M5 IWTEA061500 6.5 11.8 70 150 16 M6 IWTEA082000 8.5 15.5 90 200 20 M8 IWTEA102000 10.5 19.8 90 200 25 M10 IWTEA122000 12.5 24.5 90 200 32 M12 B106
