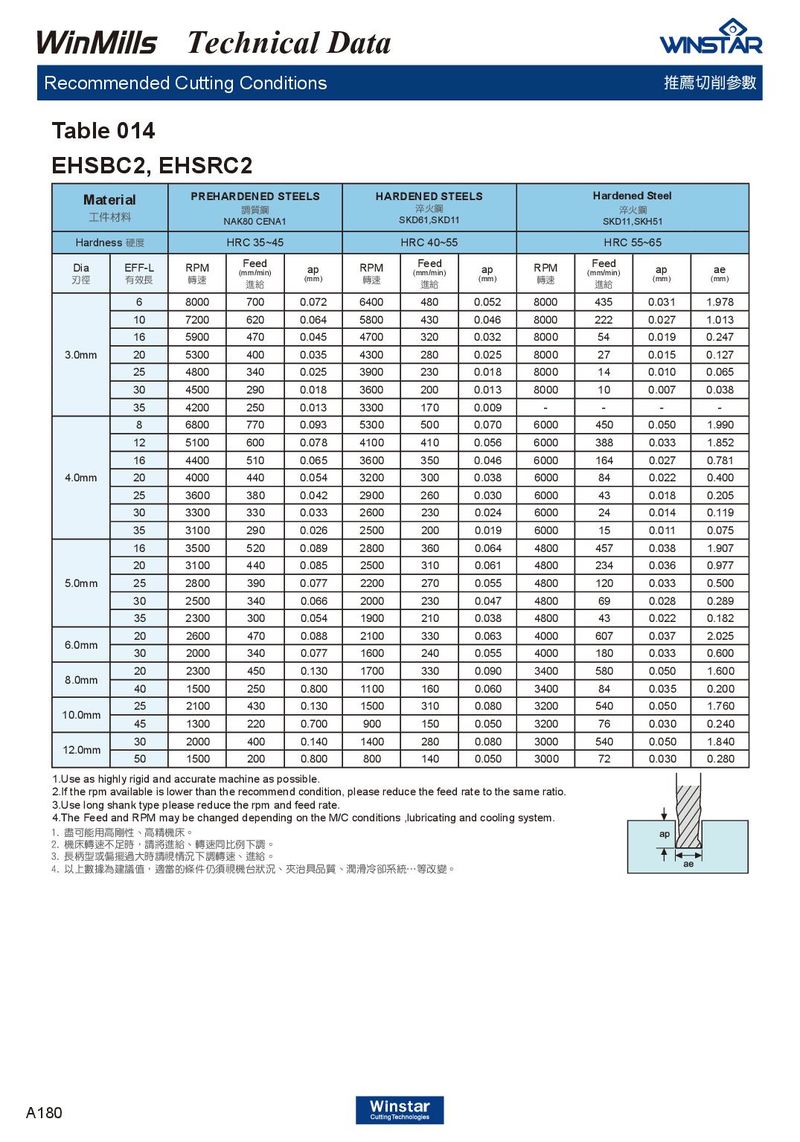

Table 014

EHSBC2, EHSRC2

Mat 工件	erial 材料	PREHA	RDENED S 調質鋼 NAK80 CENA1	TEELS	HAR	DENED STE 淬火鋼 SKD61,SKD11	ELS		Harden 淬 SKD11	ed Steel 火鋼 ,SKH51
Hardne	ss 硬度		HRC 35~45			HRC 40~55			HRC	55~65
Dia 刃徑	EFF-L 有效長	RPM 轉速	Feed (mm/min) 進給	ap (mm)	RPM 轉速	Feed (mm/min) 進給	ap (mm)	RPM 轉速	Feed (mm/min) 進給	ap (mm)	ae (mm)
	6	8000	700	0.072	6400	480	0.052	8000	435	0.031	1.978
	10	7200	620	0.064	5800	430	0.046	8000	222	0.027	1.013
	16	5900	470	0.045	4700	320	0.032	8000	54	0.019	0.247
3.0mm	20	5300	400	0.035	4300	280	0.025	8000	27	0.015	0.127
	25	4800	340	0.025	3900	230	0.018	8000	14	0.010	0.065
	30	4500	290	0.018	3600	200	0.013	8000	10	0.007	0.038
	35	4200	250	0.013	3300	170	0.009	-	-	-	-
	8	6800	770	0.093	5300	500	0.070	6000	450	0.050	1.990
	12	5100	600	0.078	4100	410	0.056	6000	388	0.033	1.852
	16	4400	510	0.065	3600	350	0.046	6000	164	0.027	0.781
4.0mm	20	4000	440	0.054	3200	300	0.038	6000	84	0.022	0.400
	25	3600	380	0.042	2900	260	0.030	6000	43	0.018	0.205
	30	3300	330	0.033	2600	230	0.024	6000	24	0.014	0.119
	35	3100	290	0.026	2500	200	0.019	6000	15	0.011	0.075
	16	3500	520	0.089	2800	360	0.064	4800	457	0.038	1.907
	20	3100	440	0.085	2500	310	0.061	4800	234	0.036	0.977
5.0mm	25	2800	390	0.077	2200	270	0.055	4800	120	0.033	0.500
	30	2500	340	0.066	2000	230	0.047	4800	69	0.028	0.289
	35	2300	300	0.054	1900	210	0.038	4800	43	0.022	0.182
60mm	20	2600	470	0.088	2100	330	0.063	4000	607	0.037	2.025
.	30	2000	340	0.077	1600	240	0.055	4000	180	0.033	0.600
80	20	2300	450	0.130	1700	330	0.090	3400	580	0.050	1.600
.mm	40	1500	250	0.800	1100	160	0.060	3400	84	0.035	0.200
	25	2100	430	0.130	1500	310	0.080	3200	540	0.050	1.760
10.0mm	45	1300	220	0.700	900	150	0.050	3200	76	0.030	0.240
	30	2000	400	0.140	1400	280	0.080	3000	540	0.050	1.840
12.0mm	50	1500	200	0.800	800	140	0.050	3000	72	0.030	0.280

1.Use as highly rigid and accurate machine as possible. 2.If the rpm available is lower than the recommend condition, please reduce the feed rate to the same ratio. 3.Use long shank type please reduce the rpm and feed rate. 4.The Feed and RPM may be changed depending on the M/C conditions ,lubricating and cooling system. 1. 盡可能用高剛性、高精機床。 2. 機床轉速不足時，請將進給、轉速同比例下調。 3. 長柄型或偏擺過大時請視情況下調轉速、進給。 4. 以上數據為建議值，適當的條件仍須視機台狀況、夾治具品質、潤滑冷卻系統…等改變。
