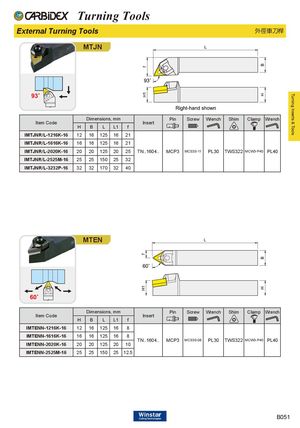

MTJN
| Item Code | Dime | nsions | , mm | Insert | Pin | Screw | Wrench | Shim | Clamp | Wrench | ||
| H | B | L | L1 | f | ||||||||
| IMTJNR/L-1216K-16 | 12 | 16 | 125 | 16 | 21 | |||||||
| IMTJNR/L-1616K-16 | 16 | 16 | 125 | 16 | 21 | |||||||
| IMTJNR/L-2020K-16 | 20 | 20 | 125 | 20 | 25 | TN..1604.. | MCP3 | MCS3S-11 | PL30 | TWS322 | MCW3-P40 | PL40 |
| IMTJNR/L-2525M-16 | 25 | 25 | 150 | 25 | 32 | |||||||
| IMTJNR/L-3232P-16 | 32 | 32 | 170 | 32 | 40 |
MTEN
| Item Code | H | Dime B | nsions L | , mm L1 | f | Insert | Pin | Screw | Wrench | Shim | Clamp | Wrench |
| IMTENN-1216K-16 | 12 | 16 | 125 | 16 | 8 | |||||||
| IMTENN-1616K-16 | 16 | 16 | 125 | 16 | 8 | TN1604 | MCP3 | MCS3S08 | PL30 | TWS322 | MCW3P40 | PL40 |
| IMTENN-2020K-16 | 20 | 20 | 125 | 20 | 10 | .... | - | - | ||||
| IMTENN-2525M-16 | 25 | 25 | 150 | 25 | 12.5 |
