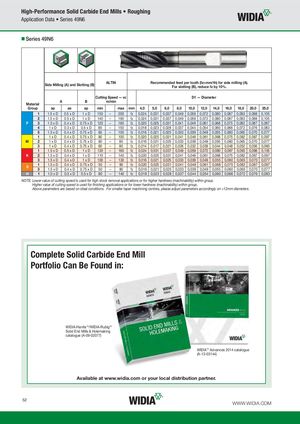

High-Performance Solid Carbide End Mills • Roughing
Application Data • Series 49N6
Series 49N6
ALTIN Recommended feed per tooth (fz=mm/th) for side milling (A). Side Milling (A) and Slotting (B) For slotting (B), reduce fz by 10%.
Cutting Speed — vc D1 — Diameter
| A | B | m/min | |
| Material |
| Group | ap | ae | ap | min | max | mm | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 | 25,0 | ||
| 1 | 1.5 x D | 0.5 x D | 1 x D | 150 | – | 200 | fz | 0,024 | 0,031 | 0,037 | 0,049 | 0,059 | 0,072 | 0,080 | 0,087 | 0,093 | 0,098 | 0,105 | |
| 2 | 1.5 x D | 0.5 x D | 1 x D | 140 | – | 190 | fz | 0,024 | 0,031 | 0,037 | 0,049 | 0,059 | 0,072 | 0,080 | 0,087 | 0,093 | 0,098 | 0,105 | |
| P | 3 | 1.5 x D | 0.4 x D | 0.75 x D | 120 | – | 160 | fz | 0,020 | 0,025 | 0,031 | 0,041 | 0,049 | 0,061 | 0,068 | 0,075 | 0,082 | 0,087 | 0,097 |
| 4 | 1 x D | 0.3 x D | 0.5 x D | 90 | – | 150 | fz | 0,018 | 0,023 | 0,028 | 0,037 | 0,044 | 0,054 | 0,060 | 0,066 | 0,072 | 0,076 | 0,083 | |
| 5 | 1.5 x D | 0.4 x D | 0.75 x D | 60 | – | 100 | fz | 0,016 | 0,021 | 0,025 | 0,033 | 0,039 | 0,049 | 0,055 | 0,060 | 0,065 | 0,070 | 0,077 | |
| 1 | 1 x D | 0.4 x D | 0.75 x D | 80 | – | 100 | fz | 0,020 | 0,025 | 0,031 | 0,041 | 0,049 | 0,061 | 0,068 | 0,075 | 0,082 | 0,087 | 0,097 | |
| M | 2 | 1 x D | 0.4 x D | 0.75 x D | 60 | – | 80 | fz | 0,016 | 0,021 | 0,025 | 0,033 | 0,039 | 0,049 | 0,055 | 0,060 | 0,065 | 0,070 | 0,077 |
| 3 | 1 x D | 0.4 x D | 0.75 x D | 60 | – | 80 | fz | 0,014 | 0,017 | 0,021 | 0,026 | 0,032 | 0,039 | 0,044 | 0,048 | 0,052 | 0,056 | 0,060 | |
| 1 | 1.5 x D | 0.5 x D | 1 x D | 120 | – | 160 | fz | 0,024 | 0,031 | 0,037 | 0,049 | 0,059 | 0,072 | 0,080 | 0,087 | 0,093 | 0,098 | 0,105 | |
| K | 2 | 1.5 x D | 0.4 x D | 1 x D | 110 | – | 140 | fz | 0,020 | 0,025 | 0,031 | 0,041 | 0,049 | 0,061 | 0,068 | 0,075 | 0,082 | 0,087 | 0,097 |
| 3 | 1.5 x D | 0.4 x D | 1 x D | 100 | – | 130 | fz | 0,016 | 0,021 | 0,025 | 0,033 | 0,039 | 0,049 | 0,055 | 0,060 | 0,065 | 0,070 | 0,077 | |
| 1 | 1.5 x D | 0.4 x D | 0.75 x D | 50 | – | 90 | fz | 0,020 | 0,025 | 0,031 | 0,041 | 0,049 | 0,061 | 0,068 | 0,075 | 0,082 | 0,087 | 0,097 | |
| S | |||||||||||||||||||
| 3 | 1.5 x D | 0.4 x D | 0.75 x D | 50 | – | 80 | fz | 0,016 | 0,021 | 0,025 | 0,033 | 0,039 | 0,049 | 0,055 | 0,060 | 0,065 | 0,070 | 0,077 | |
| H | 1 | 1.0 x D | 0.3 x D | 0.5 x D | 80 | – | 140 | fz | 0,018 | 0,023 | 0,028 | 0,037 | 0,044 | 0,054 | 0,060 | 0,066 | 0,072 | 0,076 | 0,083 |
NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for fi nishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
Complete Solid Carbide End Mill
Portfolio Can Be Found in :
WIDIA-Hanita ™/WIDIA-Rubig™ Solid End Mills & Holemaking catalogue (A-09-02077)
WIDIA™ Advances 2014 catalogue (A-13-03144)
Available at www.widia.com or your local distribution partner.
