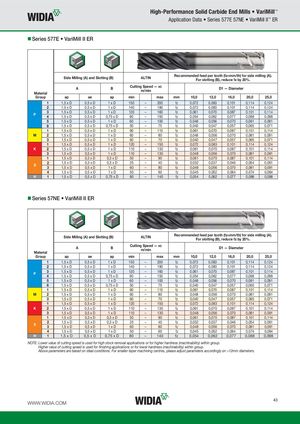

Application Data • Series 577E 57NE • VariMill II ™ ER
- Series 577E • VariMill II ER
| Side Milli | ng (A) and Slo | tting (B) | ALTIN | Recom | mended fe For | ed per tooth slotting (B), | (fz=mm/th reduce fz b | ) for side m y 20%. | illing (A). | |||
| Material | A | B | Cutti | ng Spee m/min | d — vc | D | 1 — Diamet | er | ||||
| Group | ap | ae | ap | min | max | mm | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 150 | – | 200 | fz | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 |
| 2 | 1,5 x D | 0,5 x D | 1 x D | 140 | – | 190 | fz | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 |
| P 3 | 1,5 x D | 0,5 x D | 1 x D | 120 | – | 160 | fz | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| 4 | 1,5 x D | 0,5 x D | 0,75 x D | 90 | – | 150 | fz | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 |
| 5 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 100 | fz | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 6 | 1,5 x D | 0,5 x D | 0,75 x D | 50 | – | 75 | fz | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 90 | – | 115 | fz | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| M 2 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 80 | fz | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 70 | fz | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 120 | – | 150 | fz | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 |
| K 2 | 1,5 x D | 0,5 x D | 1 x D | 110 | – | 130 | fz | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 110 | – | 130 | fz | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 1 | 1,5 x D | 0,3 x D | 0,3 x D | 50 | – | 90 | fz | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| S 2 | 1,5 x D | 0,3 x D | 0,3 x D | 25 | – | 40 | fz | 0,032 | 0,037 | 0,046 | 0,054 | 0,061 |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 80 | fz | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 4 | 1,5 x D | 0,5 x D | 1 x D | 50 | – | 60 | fz | 0,045 | 0,052 | 0,064 | 0,074 | 0,084 |
| H 1 | 1,5 x D | 0,5 x D | 0,75 x D | 80 | – | 140 | fz | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 |
- Series 57NE • VariMill II ER
| Side Milli | ng (A) and Slo | tting (B) | ALTIN | Recom | mended fe For | ed per tooth slotting (B), | (fz=mm/th reduce fz b | ) for side m y 20%. | illing (A). | |||
| Material | A | B | Cutti | ng Spee m/min | d — vc | D | 1 — Diamet | er | ||||
| Group | ap | ae | ap | min | max | mm | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 150 | – | 200 | fz | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 |
| 2 | 1,5 x D | 0,5 x D | 1 x D | 140 | – | 190 | fz | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 |
| P 3 | 1,5 x D | 0,5 x D | 1 x D | 120 | – | 160 | fz | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| 4 | 1,5 x D | 0,5 x D | 0,75 x D | 90 | – | 150 | fz | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 |
| 5 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 100 | fz | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 6 | 1,5 x D | 0,5 x D | 0,75 x D | 50 | – | 75 | fz | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 90 | – | 115 | fz | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| M 2 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 80 | fz | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 70 | fz | 0,040 | 0,047 | 0,057 | 0,065 | 0,071 |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 120 | – | 150 | fz | 0,072 | 0,083 | 0,101 | 0,114 | 0,124 |
| K 2 | 1,5 x D | 0,5 x D | 1 x D | 110 | – | 130 | fz | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 110 | – | 130 | fz | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 1 | 1,5 x D | 0,3 x D | 0,3 x D | 50 | – | 90 | fz | 0,061 | 0,070 | 0,087 | 0,101 | 0,114 |
| S 2 | 1,5 x D | 0,3 x D | 0,3 x D | 25 | – | 40 | fz | 0,032 | 0,037 | 0,046 | 0,054 | 0,061 |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 60 | – | 80 | fz | 0,048 | 0,056 | 0,070 | 0,081 | 0,091 |
| 4 | 1,5 x D | 0,5 x D | 1 x D | 50 | – | 60 | fz | 0,045 | 0,052 | 0,064 | 0,074 | 0,084 |
| H 1 | 1,5 x D | 0,5 x D | 0,75 x D | 80 | – | 140 | fz | 0,054 | 0,062 | 0,077 | 0,088 | 0,098 |
NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
