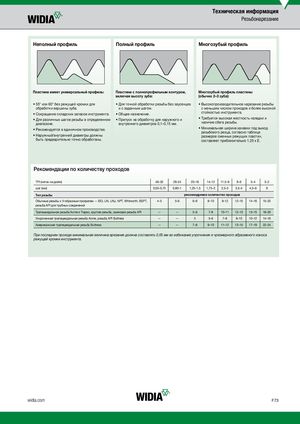

Каталог Widia токарный инструмент 2020 - страница 453

Техническая информация Резьбонарезание Неполный профиль Полный профиль Многозубый профиль Пластина имеет универсальный профиль: Пластина с полнопрофильным контуром, Многозубый профиль пластины включая высоту зуба: (обычно 2–3 зуба): • 55° или 60° без режущей кромки для • Д ля точной обработки резьбы без заусенцев • В ысокопроизводительное нарезание резьбы обработки вершины зуба. и с заданным шагом. с меньшим числом проходов и более высокой • Сокращение складских запасов инструмента. • Общее назначение. стойкостью инструмента. • Для различных шагов резьбы в определенном • П рипуск на обработку для наружного идиапазоне.внутреннего диаметров 0,1–0,15 мм.• Т ребуется высокая жесткость наладки иналичие сбега резьбы. • Рекомендуется в единичном производстве. • М инимальная ширина канавки под выход резьбового резца, согласно таблице • Наружный/внутренний диаметры должны размеров сменных режущих пластин, быть предварительно точно обработаны.  составляет приблизительно 1,25 x E. Рекомендации по количеству проходов TPI (ниток на дюйм) 48–32 28–24 20–16 14–12 11.5–9 8–6 5–4 3–2 шаг (мм) 0,50–0,75 0,80–1 1,25–1,5 1,75–2 2,5–3 3,5–4 4,5–6 8 Тип резьбы рекомендуемое количество проходов Обычные резьбы с V-образным профилем — ISO, UN, UNJ, NPT, Whitworth, BSPT, 4–5 5–6 6–8 8–10 9–12 12–15 14–16 15–25 резьба АPI для трубных соединений Трапецеидальная резьба Acme и Trapez, круглая резьба, замковая резьба АPI — — 5–6 7–8 10–11 12–13 13–15 18–20 Укороченная трапецеидальная резьба Acme, резьба API Buttress — — 5 5–6 7–8 8–10 10–12 14–16 Американская трапецеидальная резьба Buttress — — 7–8 9–10 11–12 13–15 17–19 22–24 При последнем проходе минимальная величина врезания должна составлять 0,05 мм во избежание упрочнения и чрезмерного абразивного износа режущей кромки инструмента. widia.com F73
