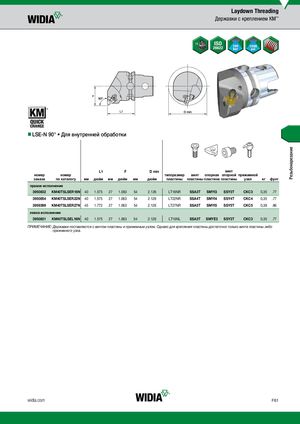

Каталог Widia токарный инструмент 2020 - страница 441

Резьбонарезание Laydown Threading Державки с креплением KM™ nnLSE-N 90° • Для внутренней обработки L1 F D min L1 F D min винт номер номер типоразмер винт опорная опорной прижимной заказа по каталогу мм дюйм мм дюйм мм дюйм пластины пластины пластина пластины узел кг фунт правое исполнение 3950832 KM40TSLSER16N 40 1.575 27 1.063 54 2.126 LT16NR SSA3T SMYI3 SSY3T CKC3 0,35 .77 3950854 KM40TSLSER22N 40 1.575 27 1.063 54 2.126 LT22NR SSA4T SMYI4 SSY4T CKC4 0,35 .77 3959399 KM40TSLSER27N 45 1.772 27 1.063 54 2.126 LT27NR SSA5T SMYI5 SSY5T CKC5 0,39 .86 левое исполнение 3950831 KM40TSLSEL16N 40 1.575 27 1.063 54 2.126 LT16NL SSA3T SMYE3 SSY3T CKC3 0,35 .77 ПРИМЕЧАНИЕ: Д ержавки поставляются с винтом пластины и прижимным узлом. Однако для крепления пластины достаточно только винта пластины либо прижимного узла. widia.com F61
