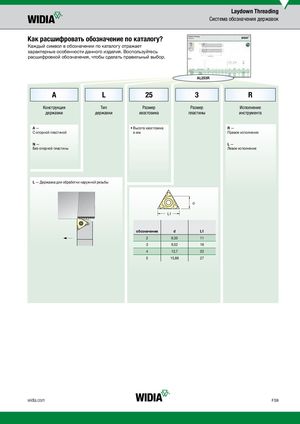

Laydown Threading Система обозначения державок Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначения, чтобы сделать правильный выбор. AL253R A L 25 3 R Конструкция Тип Размер Размер Исполнение державки державки хвостовика пластины инструмента A— • Высота хвостовика R— С опорной пластиной в мм. Правое исполнение N— L— Без опорной пластины Левое исполнение L — Державка для обработки наружной резьбы d L1 обозначение d L1 2 6,35 11 3 9,52 16 4 12,7 22 5 15,88 27 widia.com F59
