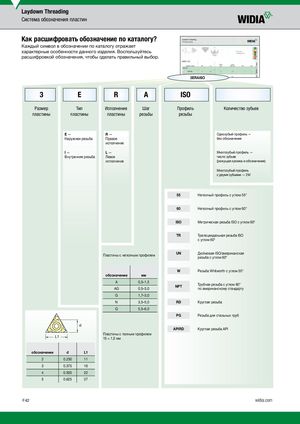

Laydown Threading Система обозначения пластин Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначения, чтобы сделать правильный выбор. 3ERAISO 3 E R A ISO Размер Тип Исполнение Шаг Профиль Количество зубьев пластины пластины пластины резьбы резьбы E— R— Однозубый профиль — Наружная резьба Правое без обозначения исполнение I— L— Многозубый профиль — Внутренняя резьба Левое число зубьев исполнение (режущая кромка и обозначение) Многозубый профиль с двумя зубьями — 2M 55 Неполный профиль с углом 55° 60 Неполный профиль с углом 60° ISO Метрическая резьба ISO с углом 60° TR Трапецеидальная резьба ISO с углом 60° Пластины с неполным профилем UN Дюймовая ISO/американскаярезьба с углом 60° W Резьба Whitworth с углом 55° обозначение мм A 0,5–1,5AG0,5–3,0 NPT Трубная резьба с углом 60°по американскому стандарту G 1,7–3,0 N 3,5–5,0 RD Круглая резьба Q 5,5–6,0 PG Резьба для стальных труб d APIRD Круглая резьба API L1 Пластины с полным профилем15 = 1,5 мм обозначение d L1 2 0.250 11 3 0.375 16 4 0.500 22 5 0.625 27 F42 widia.com
