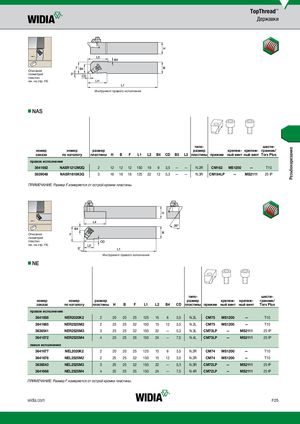

Каталог Widia токарный инструмент 2020 - страница 405

Резьбонарезание TopThread™ Державки Описание геометрий пластин см. на стр. F8. LH Инструмент правого исполнения nnNAS типо- шести- номер номер размер размер крепеж- крепеж- гранник/ заказа по каталогу пластины H B F L1 L2 B4 CD B3 L3 пластины прижим ный винт ный винт Torx Plus правое исполнение 3641662 NASR1212M2Q 2 12 12 12 150 19 9 3,5 — — N.2R CM182 MS1200 — T10 3639048 NASR1616K3Q 3 16 16 16 125 32 12 5,3 — — N.3R CM184LP — MS2111 25 IP ПРИМЕЧАНИЕ: Размер F измеряется от острой кромки пластины. Описание геометрий пластин см. на стр. F8. Инструмент правого исполнения nnNE типо- шести- номер номер размер размер крепеж- крепеж- гранник/ заказа по каталогу пластины H B F L1 L2 B4 CD пластины прижим ный винт ный винт Torx Plus правое исполнение 3641658 NER2020K2 2 20 20 25 125 15 6 3,5 N.2L CM75 MS1200 — T10 3641665 NER2525M2 2 25 25 32 150 15 12 3,5 N.2L CM75 MS1200 — T10 3636541 NER2525M3 3 25 25 32 150 22 — 5,3 N.3L CM73LP — MS2111 25 IP 3641672 NER2525M4 4 25 25 35 150 24 — 7,5 N.4L CM73LP — MS2111 25 IP левое исполнение 3641677 NEL2020K2 2 20 20 25 125 15 6 3,5 N.2R CM74 MS1200 — T10 3641676 NEL2525M2 2 25 25 32 150 15 12 3,5 N.2R CM74 MS1200 — T10 3636543 NEL2525M3 3 25 25 32 150 22 — 5,3 N.3R CM72LP — MS2111 25 IP 3641668 NEL2525M4 4 25 25 35 150 24 — 7,5 N.4R CM72LP — MS2111 25 IP ПРИМЕЧАНИЕ: Размер F измеряется от острой кромки пластины. widia.com F25
