Каталог Widia токарный инструмент 2020 - страница 403

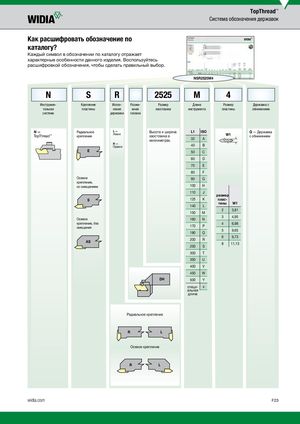

TopThread™ Система обозначения державок Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначения, чтобы сделать правильный выбор. NSR2525M4 N S R 2525 M 4 Инструмен- Крепление Испол- Разжи- Размер Длина Размер Державка с тальная пластины нение мная хвостовика инструмента пластины обнижением система державки головка N— Радиальное L— Высота и ширина L1 ISO Q — Державка TopThread™ крепление Левое хвостовика вмиллиметрах. 32 A W1 с обнижением R—Правое 40 B E 50 C 60 D 70 E 80 F Осевое 90 G крепление, со смещением 100 H 110 J размер S 125 K плас- 140 L тины W1 150 M 2 3,81 Осевое 160 N 3 4,95 крепление, без 4 6,98 смещения 170 P 5 9,65 180 Q 6 9,73 AS 200 R 8 11,13 250 S 300 T 350 U 400 V 450 W DH 500 Y специ- x альная длина Радиальное крепление R L Осевое крепление R L widia.com F23
