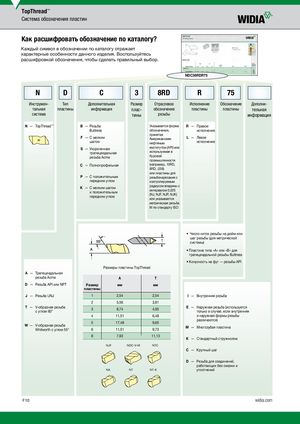

Каталог Widia токарный инструмент 2020 - страница 390

TopThread™ Система обозначения пластин Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначения, чтобы сделать правильный выбор. NDC38RDR75 N D C 3 8RD R 75 Инструмен- Тип Дополнительная Размер Отраслевое Исполнение Обозначение Дополни- тальная пластины информация плас- обозначение пластины пластины тельная система тины резьбы информация N — TopThread™ B — Резьба Указывается форма R — Правое Buttress обозначения, исполнение принятая F — С мелким Американским L — Левое шагом нефтяным исполнение S — Укороченная институтом (API) или трапецеидальная используемая в резьба Acme буровой промышленности C — Полнопрофильная (например, 10RD, 8RD, .038) или пластины для P — С положительным резьбонарезания с передним углом контролируемым K — С мелким шагоми положительнымпередним углом радиусом впадины синтервалом 0,025(NJ, NJF, NJP, NJK)или указывается метрическая резьба M по стандарту ISO T • Ч исло ниток резьбы на дюйм или T шаг резьбы (для метрическойсистемы) • Пластина типа «A» или «B» для трапецеидальной резьбы Buttress • Конусность на фут — резьбы API Размеры пластины TopThread A — Трапецеидальная резьба Acme A T D — Резьба API или NPT Размер мм мм пластины J — Резьба UNJ 1 2,54 2,54 I — Внутренняя резьба 2 5,56 3,81 T — V-образная резьбас углом 60° 3 8,74 4,95 E — Наружная резьба (используетсятолько в случае, если внутренняя 4 11,51 6,48 и наружная формы резьбы различаются) 5 17,48 9,65 W — V-образная резьбаWhitworth с углом 55°6 11,51 9,73 M — Многозубая пластина 8 7,93 11,13 K — Стандартный стружколом NJF NDC-V-M NTC C — Крупный шаг D — Резьба для соединений, работающих без смазки и NA NT NT-K уплотнений F10 widia.com
