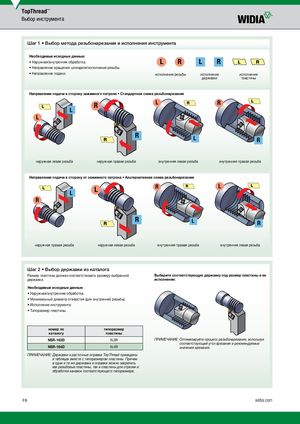

TopThread™ Выбор инструмента Шаг 1 • Выбор метода резьбонарезания и исполнения инструмента Необходимые исходные данные: • Наружная/внутренняя обработка. L R L R L R • Направление вращения шпинделя/исполнение резьбы. • Направление подачи. исполнение резьбы исполнение исполнение державки пластины Направление подачи в сторону зажимного патрона • Стандартная схема резьбонарезания L RL L R R L L RR L R наружная левая резьба наружная правая резьба внутренняя левая резьба внутренняя правая резьба Направление подачи в сторону от зажимного патрона • Альтернативная схема резьбонарезания L L L R R L L R RR L R наружная правая резьба наружная левая резьба внутренняя правая резьба внутренняя левая резьба Шаг 2 • Выбор державки из каталога Размер пластины должен соответствовать размеру выбранной Выберите соответствующую державку под размер пластины и ее державки. исполнение: Необходимые исходные данные: • Наружная/внутренняя обработка. • Минимальный диаметр отверстия (для внутренней резьбы). • Исполнение инструмента. • Типоразмер пластины. номер по типоразмер каталогу пластины NSR-163D N.3R ПРИМЕЧАНИЕ: Оптимизируйте процесс резьбонарезания, используя соответствующий угол врезания и рекомендуемые NSR-164D N.4R значения врезания. ПРИМЕЧАНИЕ: Д ержавки и расточные оправки TopThread приведены в таблицах вместе с типоразмером пластины. Причем в одни и те же державки и оправки можно закрепить как резьбовые пластины, так и пластины для отрезки и обработки канавок соответствующего типоразмера. F6 widia.com
