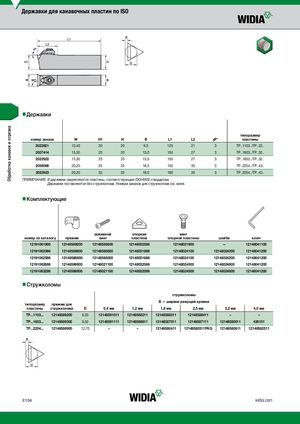

Каталог Widia токарный инструмент 2020 - страница 378

Обработка канавок и отрезка Державки для канавочных пластин по ISO nnДержавки типоразмер номер заказа W H1 H B L1 L2 γP° пластины 2022921 10,40 20 20 9,5 125 21 3 TP..1103../TP..22.. 2007414 15,30 20 20 13,0 150 27 3 TP..1603../TP..32.. 2022922 15,30 25 25 13,0 150 27 3 TP..1603../TP..32.. 2058066 20,20 25 25 18,0 150 35 3 TP..2204../TP..43.. 2022923 20,20 32 32 18,0 180 35 3 TP..2204../TP..43.. ПРИМЕЧАНИЕ: В державки закрепляются пластины, соответствующие ISO/ANSI стандартам. Державки поставляются без стружколома. Номера заказов для стружколома см. ниже. nnКомплектующие зажимной опорная винт номер по каталогу прижим винт пластина опорной пластины шайба ключ 12191061900 12148589200 12148589800 12148032586 12148021900 — 12148041100 12191062086 12148586800 12148586000 12148031686 12148024100 12148024200 12148041200 12191062586 12148586800 12148586000 12148031686 12148024100 12148024200 12148041200 12191062686 12148586900 12148021100 12148032086 12148024500 12148024800 12148041200 12191063286 12148586900 12148021100 12148032086 12148024500 12148024800 12148041200 nnСтружколомы стружколомы B — ширина режущей кромки типоразмер прижим для пластины стружколома D 0,4 мм 1,2 мм 1,8 мм 2,5 мм 3,2 мм 4,0 мм TP...1103... 12148589200 6,35 12148591011 12148588211 12148588311 12148588411 – – TP...1603... 12148589300 9,52 12148591111 12148586611 12148587011 12148587111 12148580011 435101 TP...2204... 12148586900 12,70 – – 12148580411 12148580511PKG 12148580611 12148582511 E104 widia.com
