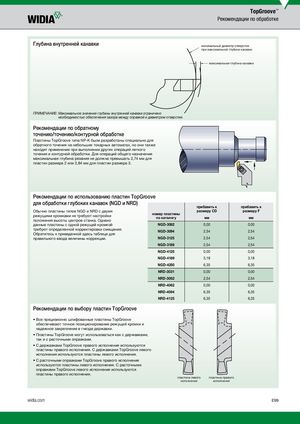

TopGroove™ Рекомендации по обработке Глубина внутренней канавки минимальный диаметр отверстия при максимальной глубине канавки максимальная глубина канавки ПРИМЕЧАНИЕ: Максимальное значение глубины внутренней канавки ограничено необходимостью обеспечения зазора между оправкой и диаметром отверстия. Рекомендации по обратному точению/точению/контурной обработке Пластины TopGroove типа NP-K были разработаны специально для обратного точения на небольших токарных автоматах, но они также находят применение при выполнении других операций легкого точения и контурной обработки. Для операций общего назначения максимальная глубина резания не должна превышать 2,74 мм для пластин размера 2 или 3,84 мм для пластин размера 3. Рекомендации по использованию пластин TopGroove для обработки глубоких канавок (NGD и NRD) прибавить к прибавить к Обычно пластины типов NGD и NRD с двумярежущими кромками не требуют настройкиположения высоты центров станка. Однакоразмеру СD размеру Fномер пластиныпо каталогумммм данные пластины с одной режущей кромкой NGD-3062 0,00 0,00 требуют определенной корректировки смещения.Обратитесь к приведенной здесь таблице дляNGD-3094 2,54 2,54 правильного ввода величины коррекции. NGD-3125 2,54 2,54 NGD-3189 2,54 2,54 NGD-4125 0,00 0,00 NGD-4189 3,18 3,18 NGD-4250 6,35 6,35 NRD-3031 0,00 0,00 NRD-3062 2,54 2,54 NRD-4062 0,00 0,00 NRD-4094 6,35 6,35 NRD-4125 6,35 6,35 Рекомендации по выбору пластин TopGroove • Все прецизионно шлифованные пластины TopGroove обеспечивают точное позиционирование режущей кромки и надежное закрепление в гнезде державки. • Пластины TopGroove могут использоваться как с державками, так и с расточными оправками. • С державками TopGroove правого исполнения используются пластины правого исполнения. С державками TopGroove левого исполнения используются пластины левого исполнения. • С расточными оправками TopGroove правого исполнения используются пластины левого исполнения. С расточными оправками TopGroove левого исполнения используются пластины правого исполнения. пластина левого пластина правого исполнения исполнения widia.com E99
