Каталог Widia токарный инструмент 2020 - страница 363

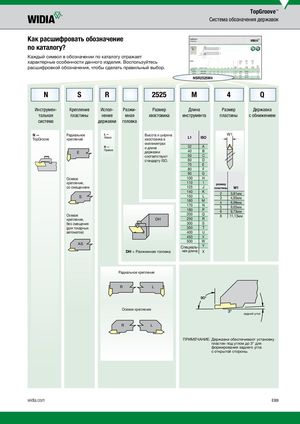

TopGroove™ Система обозначения державок Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначения, чтобы сделать правильный выбор. NSR2525M4 N S R 2525 M 4 Q Инструмен- Крепление Испол- Разжи- Размер Длина Размер Державка тальная пластины нение мная хвостовика инструмента пластины с обнижением система державки головка N— Радиальное L— Высота и ширина W1 TopGroove крепление Левое хвостовика в L1 ISO миллиметрах R—EEПравое и длина 32 Aдержавки40B соответствуют 50 C стандарту ISO. 60 D 70 E 80 F 90 G Осевое 100 H крепление, 110 I размер со смещением 125 J пластины W1 SS 140 K150L160M170N180P2 3,81мм34,95мм46,98мм59,65мм69,73мм Осевоекрепление, DH 200 Q250R 8 11,13мм без смещения 300 S (для токарных 350 T автоматов) 400 U 450 V AASS 500 WСпециаль-Y DH = Разжимная головка ная длина X Радиальное крепление R LL Осевое крепление задний угол R L ПРИМЕЧАНИЕ: Державки обеспечивают установку пластин под углом до 3° для формирования заднего угла с открытой стороны. widia.com E89
