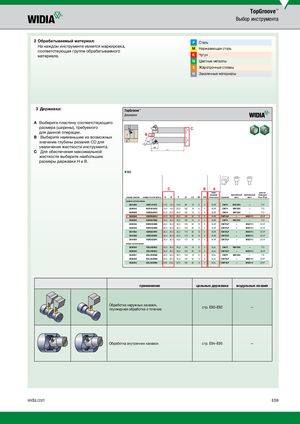

Каталог Widia токарный инструмент 2020 - страница 333

TopGroove™ Выбор инструмента 2 Обрабатываемый материал: P Сталь На каждом инструменте имеется маркировка,соответствующая группе обрабатываемого M Нержавеющая сталь материала. K Чугун N Цветные металлы S Жаропрочные сплавы H Закаленные материалы 3 Д ержавка: TopGroove™ Державки A Выберите пластину соответствующего размера (ширины), требуемогодля данной операции.B Выберите наименьшее из возможных B CD H C значение глубины резания CD для F B4 B 3° увеличения жесткости инструмента. C Для обеспечения максимальной L1 жесткости выберите наибольшие размеры державки H и B.  NS C B A типо- шести- размер крепежный крепежный гранник/ номер заказа номер по каталогу H B F L1 L2 B4 CD пластины прижим винт винт Torx Plus правое исполнение 3641660 NSR1212F2 12,0 12,0 16,0 80 19 9 4 N.2R CM74 MS1200 — T10 3636542 NSR1616H2 16,0 16,0 20,0 100 19 9 4 N.2R CM74 MS1200 — T10 3638589 NSR2020K2 20,0 20,0 25,0 125 19 9 4 N.2R CM74 MS1200 — T10 3638588 NSR2020K3 20,0 20,0 25,0 125 32 13 5 N.3R CM72LP — MS2111 25 IP 3638590 NSR2525M2 25,0 25,0 32,0 150 19 9 4 N.2R CM74 MS1200 — T10 3636536 NSR2525M3 25,0 25,0 32,0 150 32 13 5 N.3R CM72LP — MS2111 25 IP 3636540 NSR2525M4 25,0 25,0 32,0 150 35 14 7 N.4R CM72LP — MS2111 25 IP 3641664 NSR3225P3 32,0 25,0 32,0 170 32 13 5 N.3R CM72LP — MS2111 25 IP 3641666 NSR3232P3 32,0 32,0 40,0 170 32 13 5 N.3R CM72LP — MS2111 25 IP 3641669 NSR3232P4 32,0 32,0 40,0 170 35 14 7 N.4R CM72LP — MS2111 25 IP левое исполнение 3639045 NSL2020K2 20,0 20,0 25,0 125 19 9 4 N.2L CM75 MS1200 — T10 3639046 NSL2020K3 20,0 20,0 32,0 125 32 13 5 N.3L CM73LP — MS2111 25 IP 3639047 NSL2525M2 25,0 25,0 32,0 150 19 9 4 N.2L CM75 MS1200 — T10 3636539 NSL2525M3 25,0 25,0 32,0 150 32 13 5 N.3L CM73LP — MS2111 25 IP 3636544 NSL2525M4 25,0 25,0 32,0 150 35 14 7 N.4L CM73LP — MS2111 25 IP применение цельные державки модульные лезвия Обработка наружных канавок,плунжерная обработка и точение стр. E90–E92 — Обработка внутренних канавок стр. E94–E95 — widia.com E59
