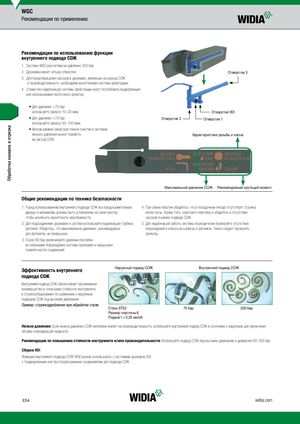

Обработка канавок и отрезка WGC Рекомендации по применению Рекомендации по использованию функции внутреннего подвода СОЖ 1. Система WGC рассчитана на давление 350 бар. 2. Державка имеет четыре отверстия. Отверстие 3 3. Для предотвращения засоров в державке, влияющих на расход СОЖ и производительность, необходима качественная система фильтрации. 4. Станки без надлежащей системы фильтрации могут потребовать модификации или использования проточного фильтра. • Для давления >70 бар используйте фильтр 10–20 мкм. Отверстие VDI • Для давления <70 бар Отверстие 2 Отверстие 1 используйте фильтр 50–100 мкм. • Использование фильтров тонкой очистки в системах низкого давления может повлиять Характеристики резьбы и ключа на расход СОЖ. Максимальное давление СОЖ Рекомендуемый крутящий момент Общие рекомендации по технике безопасности 1. Перед использованием внутреннего подвода СОЖ все предохранительные 4. При смене пластин убедитесь, что в посадочном гнезде отсутствует стружка дверцы и механизмы должны быть установлены на своих местах, и/или грязь. Кроме того, осмотрите пластину и убедитесь в отсутствии чтобы исключить вероятность неисправности. засоров в канале подвода СОЖ. 2. Для подсоединения державок к системе используйте надлежащие трубные 5. Для надлежащей работы системы периодически проверяйте отсутствие фитинги. Убедитесь, что максимальное давление, рекомендуемое повреждений и износа на шлангах и фитингах. Также следует проверять для фитингов, не превышено. фильтры. 3. После 80 бар увеличивайте давление поэтапно во избежание повреждения системы крепления и нарушения герметичности соединений. Эффективность внутреннего Наружный подвод СОЖ Внутренний подвод СОЖ подвода СОЖ Внутренний подвод СОЖ обеспечивает несомненное преимущество в отношении стойкости инструмента и стружкообразования по сравнению с наружным подводом СОЖ под высоким давлением. Пример: стружкодробление при обработке стали. Сталь SТ52 75 бар 200 бар Размер пластины 6 Подача f = 0,25 мм/об Низкое давление: Если низкое давление СОЖ негативно влияет на производительность, используйте внутренний подвод СОЖ в сочетании с наружным для увеличения объема охлаждающей жидкости. Рекомендации по повышению стойкости инструмента и/или производительности: Используйте подвод СОЖ под высоким давлением в диапазоне 80-350 бар. Сборки VDI Функцию внутреннего подвода СОЖ WGC можно использовать с системами державок VDI с традиционными или быстроразъемными соединениями для подвода СОЖ. E54 widia.com
