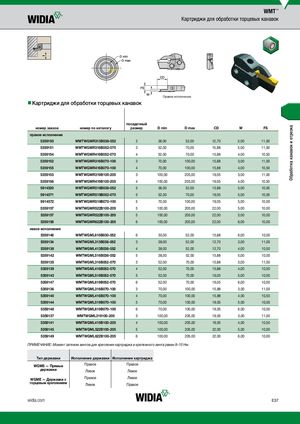

Каталог Widia токарный инструмент 2020 - страница 311
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Картриджи для обработки торцевых канавок
Правое исполнение
nnКартриджи для обработки торцевых канавок
| номер заказа | номер по каталогу | посадочный размер | D min | D max | CD | W | FS |
| правое исполнение | |||||||
| 5359150 | WMTWGMR313B038-052 | 3 | 38,00 | 52,00 | 12,70 | 3,00 | 11,00 |
| 5359151 | WMTWGMR316B052-070 | 3 | 52,00 | 70,00 | 15,88 | 3,00 | 11,00 |
| 5359154 | WMTWGMR416B052-070 | 4 | 52,00 | 70,00 | 15,88 | 4,00 | 10,50 |
| 5359152 | WMTWGMR316B070-100 | 3 | 70,00 | 100,00 | 15,88 | 3,00 | 11,00 |
| 5359155 | WMTWGMR416B070-100 | 4 | 70,00 | 100,00 | 15,88 | 4,00 | 10,50 |
| 5359153 | WMTWGMR319B100-205 | 3 | 100,00 | 205,00 | 19,05 | 3,00 | 11,00 |
| 5359156 | WMTWGMR419B100-205 | 4 | 100,00 | 205,00 | 19,05 | 4,00 | 10,50 |
| 5914520 | WMTWGMR516B038-052 | 5 | 38,00 | 52,00 | 15,88 | 5,00 | 10,00 |
| 5914571 | WMTWGMR519B052-070 | 5 | 52,00 | 70,00 | 19,05 | 5,00 | 10,00 |
| 5914572 | WMTWGMR519B070-100 | 5 | 70,00 | 100,00 | 19,05 | 5,00 | 10,00 |
| 5359157 | WMTWGMR522B100-205 | 5 | 100,00 | 205,00 | 22,00 | 5,00 | 10,00 |
| 5359157 | WMTWGMR522B100-205 | 5 | 100,00 | 205,00 | 22,00 | 5,00 | 10,00 |
| 5359158 | WMTWGMR622B100-205 | 6 | 100,00 | 205,00 | 22,00 | 6,00 | 10,00 |
| левое исполнение | |||||||
| 5359146 | WMTWGML616B030-052 | 6 | 30,00 | 52,00 | 15,88 | 6,00 | 10,00 |
| 5359134 | WMTWGML313B038-052 | 3 | 38,00 | 52,00 | 12,70 | 3,00 | 11,00 |
| 5359138 | WMTWGML413B038-052 | 4 | 38,00 | 52,00 | 12,70 | 4,00 | 10,50 |
| 5359142 | WMTWGML516B038-052 | 5 | 38,00 | 52,00 | 15,88 | 5,00 | 10,00 |
| 5359135 | WMTWGML316B052-070 | 3 | 52,00 | 70,00 | 15,88 | 3,00 | 11,00 |
| 5359139 | WMTWGML416B052-070 | 4 | 52,00 | 70,00 | 15,88 | 4,00 | 10,50 |
| 5359143 | WMTWGML519B052-070 | 5 | 52,00 | 70,00 | 19,05 | 5,00 | 10,00 |
| 5359147 | WMTWGML619B052-070 | 6 | 52,00 | 70,00 | 19,05 | 6,00 | 10,00 |
| 5359136 | WMTWGML316B070-100 | 3 | 70,00 | 100,00 | 15,88 | 3,00 | 11,00 |
| 5359140 | WMTWGML416B070-100 | 4 | 70,00 | 100,00 | 15,88 | 4,00 | 10,50 |
| 5359144 | WMTWGML519B070-100 | 5 | 70,00 | 100,00 | 19,05 | 5,00 | 10,00 |
| 5359148 | WMTWGML619B070-100 | 6 | 70,00 | 100,00 | 19,05 | 6,00 | 10,00 |
| 5359137 | WMTWGML319100-205 | 3 | 100,00 | 205,00 | 19,05 | 3,00 | 11,00 |
| 5359141 | WMTWGML419B100-205 | 4 | 100,00 | 205,00 | 19,05 | 4,00 | 10,50 |
| 5359145 | WMTWGML522B100-205 | 5 | 100,00 | 205,00 | 22,00 | 5,00 | 10,00 |
| 5359149 | WMTWGML622B100-205 | 6 | 100,00 | 205,00 | 22,00 | 6,00 | 10,00 |
ПРИМЕЧАНИЕ: Момент затяжки винтов для крепления картриджа и крепежного винта равен 8–10 Нм.
| Тип державки | Исполнение державки | Исполнение картриджа |
| WGMS —Прямые | Правое | Правое |
| державки | Левое | Левое |
| WGME —Державки с | Правое | Левое |
| торцевым креплением | Левое | Правое |
