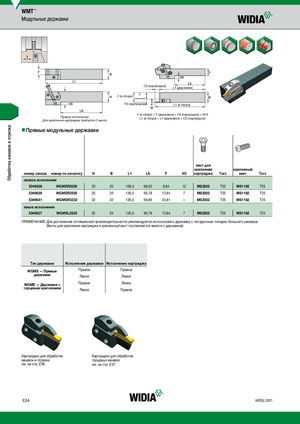

Каталог Widia токарный инструмент 2020 - страница 308

Предыдущая страница Следующая страница

Навигация

Модульные державки

Правое исполнение Для крепления картриджа требуется 2 винта

nnПрямые модульные державки

CD (картриджа) L1 (державки) F F (в сборе) (державки) FS (картриджа) L1 (в сборе)

F (в сборе) = F (державки) + FS (картриджа) + W/2 L1 (в сборе) = L1 (державки) + CD (картриджа)

винт для крепления крепежный

номер заказа номер по каталогуHBL1LSFH3картриджаTorxвинтTorx
правое исполнение
5349628WGMSR20202020108,068,008,8412MS2002T25MS1162T25
5349629WGMSR25252525126,095,7813,847MS2002T25MS1162T25
5349641WGMSR32323232126,069,8520,81—MS2002T25MS1162T25
левое исполнение
5349627WGMSL25252525126,095,7813,847MS2002T25MS1162T25

ПРИМЕЧАНИЕ: Для достижения оптимальной производительности рекомендуется использовать державку с посадочным гнездом большего размера. Винты для крепления картриджа и крепежный винт поставляются вместе с державкой.

Тип державки Исполнение державки Исполнение картриджа

WGMS — Прямые ПравоеПравое
державкиЛевоеЛевое
WGME — Державки с ПравоеЛевое
торцевым креплениемЛевоеПравое

Картриджи для обработки Картриджи для обработки канавок и отрезки торцевых канавок см. на стр. E36. см. на стр. E37.
