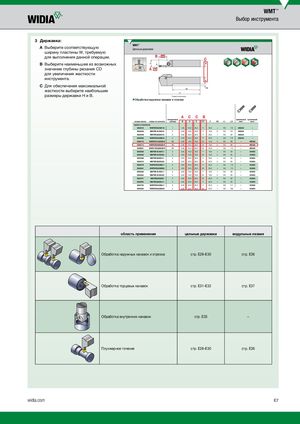

Каталог Widia токарный инструмент 2020 - страница 281
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
3 Державка:
A Выберите соответствующую
ширину пластины W, требуемую
для выполнения данной операции.
B Выберите наименьшее из возможных
значение глубины резания CD
для увеличения жесткости
инструмента.
C Для обеспечения максимальной
жесткости выберите наибольшие
размеры державки H и B.
WMT™
Цельные державки
B
C
A
Правое исполнение
Обработка наружных канавок и отрезка
A C C B
посадочный крепежный крепежный
| номер заказа | номер по каталогу | размер | W | H | B | CD | F | H3 | L1 | LS | винт | винт |
| правое исполнение | ||||||||||||
| 3650516 | WMTSR2525M116 | 1 | 1,50 | 25,0 | 25,0 | 17 | 25,0 | — | 150 | 116 | 606249 | — |
| 3650456 | WMTSR1616K216 | 2 | 2,00 | 16,0 | 16,0 | 17 | 16,0 | 6 | 125 | 101 | 606249 | — |
| 3650458 | WMTSR2020K216 | 2 | 2,00 | 20,0 | 20,0 | 17 | 20,0 | — | 125 | 92 | 606249 | — |
| 3650506 | WMTSR2525M216 | 2 | 2,00 | 25,0 | 25,0 | 17 | 25,0 | — | 150 | 116 | 606249 | — |
| 3539172 | WMTSR1616K2B19 | 2B | 2,38 | 16,0 | 16,0 | 24 | 15,9 | 5 | 125 | 88 | — | MS326 |
| 3539174 | WMTSR2020K2B19 | 2B | 2,38 | 20,0 | 20,0 | 24 | 19,9 | 5 | 125 | 88 | — | MS326 |
| 3539221 | WMTCR2525M2B19 | 2B | 2,38 | 25,0 | 25,0 | 24 | 24,9 | — | 150 | 113 | — | MS326 |
| 3650460 | WMTSR1616K311 | 3 | 3,00 | 16,0 | 16,0 | 11 | 16,0 | — | 125 | 93 | — | 619205 |
| 3650462 | WMTSR1616K322 | 3 | 3,00 | 16,0 | 16,0 | 22 | 16,0 | 5 | 125 | 85 | — | 619205 |
| 3650468 | WMTSR2020K311 | 3 | 3,00 | 20,0 | 20,0 | 11 | 20,0 | — | 125 | 93 | — | 619205 |
| 3650470 | WMTSR2020K322 | 3 | 3,00 | 20,0 | 20,0 | 22 | 20,0 | 5 | 125 | 85 | — | 619205 |
| 3650479 | WMTSR2525M311 | 3 | 3,00 | 25,0 | 25,0 | 11 | 25,0 | — | 150 | 118 | — | 619205 |
| 3650481 | WMTSR2525M322 | 3 | 3,00 | 25,0 | 25,0 | 22 | 25,0 | — | 150 | 110 | — | 619205 |
| 3650502 | WMTSR1616K411 | 4 | 4,00 | 16,0 | 16,0 | 11 | 16,0 | — | 125 | 92 | — | 619205 |
| 3650464 | WMTSR1616K422 | 4 | 4,00 | 16,0 | 16,0 | 22 | 16,0 | 5 | 125 | 83 | — | 619205 |
| 3653751 | WMTSR2020K20 | 4 | 4,00 | 20,0 | 20,0 | 22 | 20,0 | 5 | 125 | 83 | — | 619205 |
| 3650504 | WMTSR2020K411 | 4 | 4,00 | 20,0 | 20,0 | 11 | 20,0 | — | 125 | 92 | — | 619205 |
| 3653752 | WMTSR2525M411 | 4 | 4,00 | 25,0 | 25,0 | 11 | 25,0 | — | 150 | 117 | — | 619205 |
| 3650483 | WMTSR2525M422 | 4 | 4,00 | 25,0 | 25,0 | 22 | 25,0 | — | 150 | 109 | — | 619205 |
| область применения | цельные державки | модульные лезвия |
| Обработка наружных канавок и отрезка | стр. E28–E30 | стр. E36 |
| Обработка торцевых канавок | стр. E31–E32 | стр. E37 |
| Обработка внутренних канавок | стр. E33 | – |
| Плунжерное точение | стр. E28–E30 | стр. E36 |
