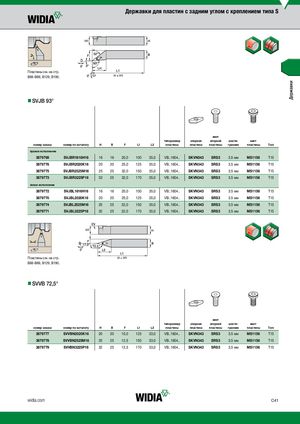

Каталог Widia токарный инструмент 2020 - страница 243
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В88-В89, В129, В190.
nnSVJB 93°
винт
типоразмер опорная опорной шести- винт
номер заказа номер по каталогу H B F L1 L2 пластины пластина пластины гранник пластины Torx
правое исполнение
| 3879769 | SVJBR1616H16 | 16 | 16 | 20,0 | 100 | 35,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879776 | SVJBR2020K16 | 20 | 20 | 25,0 | 125 | 35,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879775 | SVJBR2525M16 | 25 | 25 | 32,0 | 150 | 35,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879773 | SVJBR3225P16 | 32 | 25 | 32,0 | 170 | 35,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 |
левое исполнение
| 3879772 | SVJBL1616H16 | 16 | 16 | 20,0 | 100 | 35,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879770 | SVJBL2020K16 | 20 | 20 | 25,0 | 125 | 35,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879774 | SVJBL2525M16 | 25 | 25 | 32,0 | 150 | 35,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879771 | SVJBL3225P16 | 32 | 25 | 32,0 | 170 | 35,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 |
Пластины см. на стр. В88-В89, В129, В190.
nnSVVB 72,5°
винт
типоразмер опорная опорной шести- винт
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | пластины | пластина | пластины | гранник | пластины | Torx |
| 3879777 | SVVBN2020K16 | 20 | 20 | 10,0 | 125 | 33,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879778 | SVVBN2525M16 | 25 | 25 | 12,5 | 150 | 33,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879779 | SVVBN3225P16 | 32 | 25 | 12,5 | 170 | 33,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 |
