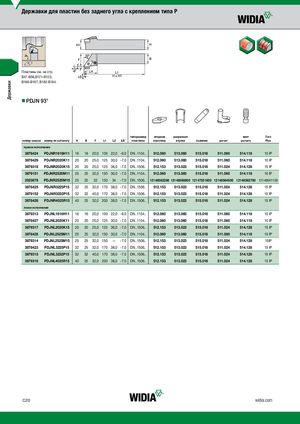

Каталог Widia токарный инструмент 2020 - страница 222

Державки Державки для пластин без заднего угла с креплением типа Р Пластины см. на стр. В47-В58,В121-В123, В166-В167, В182-В184. nnPDJN 93° типоразмер опорная разрезная винт Torx номер заказа номер по каталогу H B F L1 L2 λS° пластины пластина втулка съемник рычаг рычага Plus правое исполнение 3878424 PDJNR1616H11 16 16 20,0 100 22,0 -6.0 DN..1104.. 512.060 513.060 515.018 511.060 514.118 10 IP 3878429 PDJNR2020K11 20 20 25,0 125 30,0 -7.0 DN..1104.. 512.060 513.060 515.018 511.060 514.118 10 IP 3879318 PDJNR2020K15 20 20 25,0 125 36,0 -7.0 DN..1506.. 512.153 513.023 515.018 511.024 514.128 15 IP 3879151 PDJNR2525M11 25 25 32,0 150 30,0 -7.0 DN..1104.. 512.060 513.060 515.018 511.060 514.118 10 IP 2023878 PDJNR2525M15 25 25 32 150 34 -7.0 DN..1506.. 12148563286 12148560800 12147551600 12148564500 12148562700 12148041100 3878425 PDJNR3225P15 32 25 32,0 170 38,0 -7.0 DN..1506.. 512.153 513.023 515.018 511.024 514.128 15 IP 3879152 PDJNR3232P15 32 32 40,0 170 38,0 -7.0 DN..1506.. 512.153 513.023 515.018 511.024 514.128 15 IP 3878426 PDJNR4025R15 40 25 32,0 200 38,0 -7.0 DN..1506.. 512.153 513.023 515.018 511.024 514.128 15 IP левое исполнение 3879313 PDJNL1616H11 16 16 20,0 100 22,0 -6.0 DN..1104.. 512.060 513.060 515.018 511.060 514.118 10 IP 3878427 PDJNL2020K11 20 20 25,0 125 30,0 -7.0 DN..1104.. 512.060 513.060 515.018 511.060 514.118 10 IP 3879317 PDJNL2020K15 20 20 25,0 125 36,0 -7.0 DN..1506.. 512.153 513.023 515.018 511.024 514.128 15 IP 3878428 PDJNL2525M11 25 25 32,0 150 30,0 -7.0 DN..1104.. 512.060 513.060 515.018 511.060 514.118 10 IP 3879314 PDJNL2525M15 25 25 32,0 150 — -7.0 DN..1506.. 512.153 513.023 515.018 511.024 514.128 15IP 3878423 PDJNL3225P15 32 25 32,0 170 38,0 -7.0 DN..1506.. 512.153 513.023 515.018 511.024 514.128 15 IP 3879315 PDJNL3232P15 32 32 40,0 170 38,0 -7.0 DN..1506.. 512.153 513.023 515.018 511.024 514.128 15 IP 3879316 PDJNL4025R15 40 25 32,0 200 38,0 -7.0 DN..1506.. 512.153 513.023 515.018 511.024 514.128 15 IP C20 widia.com
