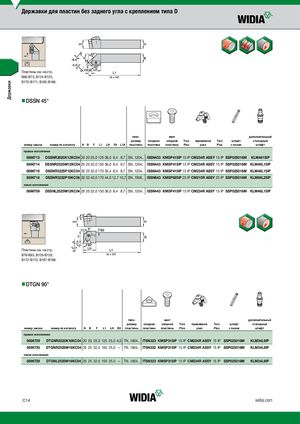

Каталог Widia токарный инструмент 2020 - страница 216

Державки Державки для пластин без заднего угла с креплением типа D Пластины см. на стр. В66-В73, В124-В125, В170-В171, В185-В186. nnDSSN 45° типо- винт дополнительный размер опорная опорной Torx прижимной Torx штифт стопорный номер заказа номер по каталогу H B F L1 LH FA L1A пластины пластина пластины Plus узел Plus с пазом штифт правое исполнение 5696713 DSSNR2020K12KC04 20 20 25,0 125 36,0 8,4 8,7 SN..1204.. ISSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP 5696714 DSSNR2525M12KC04 25 25 32,0 150 36,0 8,4 8,7 SN..1204.. ISSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP 5696716 DSSNR3225P12KC04 32 25 32,0 170 35,4 8,4 8,7 SN..1204.. ISSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP 5696718 DSSNR3232P19KC06 32 32 40,0 170 44,0 12,7 10,7 SN..1906.. ISSN643 KMSP625IP 25 IP CM210R ASSY 25 IP SSP025016M KLM68L25IP левое исполнение 5696709 DSSNL2525M12KC04 25 25 32,0 150 36,0 8,4 8,7 SN..1204.. ISSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP Пластины см. на стр. В78-В85, В126-В128, В172-В173, В187-В188. nnDTGN 90° типо- винт дополнительный размер опорная опорной Torx прижимной Torx штифт стопорный номер заказа номер по каталогу H B F L1 LH B3 пластины пластина пластины Plus узел Plus с пазом штифт правое исполнение 5696729 DTGNR2020K16KC04 20 20 25,0 125 25,0 6,5 TN..1604.. ITSN323 KMSP315IP 15 IP CM234R ASSY 15 IP SSP025016M KLM34L9IP 5696730 DTGNR2525M16KC04 25 25 32,0 150 25,0 — TN..1604.. ITSN323 KMSP315IP 15 IP CM234R ASSY 15 IP SSP025016M KLM34L9IP левое исполнение 5696728 DTGNL2525M16KC04 25 25 32,0 150 25,0 — TN..1604.. ITSN323 KMSP315IP 15 IP CM234R ASSY 15 IP SSP025016M KLM34L9IP C14 widia.com
