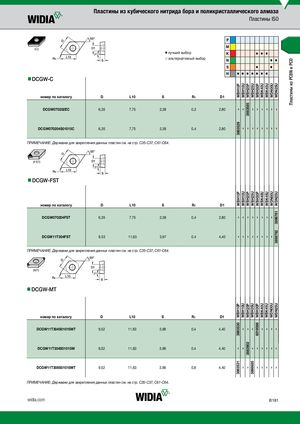

Каталог Widia токарный инструмент 2020 - страница 189

Пластины из кубического нитрида бора и поликристаллического алмаза Пластины ISO P (C) M v лучший выбор K v v v j альтернативный выбор N Пластины из PCBN и PCD v v S v v H v v v v v v v DCGW-C nn WDN00U WDN25U WBH10U WBH25U WBK40U WBK45U WBH10P WBH25P WBH30P номер по каталогу D L10 S Rε D1 3883585 DCGW070202EC 6,35 7,75 2,38 0,2 2,80 – – – – – – – – 3883529 DCGW070204S01015C 6,35 7,75 2,38 0,4 2,80 – – – – – – – – ПРИМЕЧАНИЕ: Державки для закрепления данных пластин см. на стр. С35-С37, С61-С64. (FST) DCGW-FST nn WDN00U WDN25U WBH10U WBH25U WBK40U WBK45U WBH10P WBH25P WBH30P номер по каталогу D L10 S Rε D1 3898761 DCGW070204FST 6,35 7,75 2,38 0,4 2,80 – – – – – – – – 3898762 DCGW11T304FST 9,53 11,63 3,97 0,4 4,40 – – – – – – – – ПРИМЕЧАНИЕ: Державки для закрепления данных пластин см. на стр. С35-С37, С61-С64. (MT) DCGW-MT nn WDN00U WDN25U WBH10U WBH25U WBK40U WBK45U WBH10P WBH25P WBH30P номер по каталогу D L10 S Rε D1 3883530 6018088 DCGW11T304S01015MT 9,52 11,63 3,99 0,4 4,40 – – – – – – – 3883902 DCGW11T304S01015M 9,52 11,63 3,99 0,4 4,40 – – – – – – – – 3883531 3898685 DCGW11T308S01015MT 9,52 11,63 3,99 0,8 4,40 – – – – – – – ПРИМЕЧАНИЕ: Державки для закрепления данных пластин см. на стр. С35-С37, С61-С64. widia.com B181
