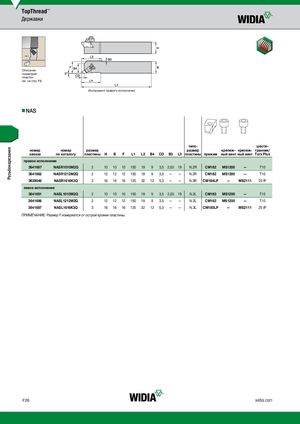

Каталог Widia токарный инструмент 2017 - страница 604

Резьбонарезание TopThread™ Державки Описание геометрий пластин см. на стр. F8. LH Инструмент правого исполнения nnNAS типо- шести- номер номер размер размер крепеж- крепеж- гранник/ заказа по каталогу пластины H B F L1 L2 B4 CD B3 L3 пластины прижим ный винт ный винт Torx Plus правое исполнение 3641667 NASR1010M2Q 2 10 10 10 150 19 9 3,5 2,03 19 N.2R CM182 MS1200 — T10 3641662 NASR1212M2Q 2 12 12 12 150 19 9 3,5 — — N.2R CM182 MS1200 — T10 3639048 NASR1616K3Q 3 16 16 16 125 32 12 5,3 — — N.3R CM184LP — MS2111 25 IP левое исполнение 3641691 NASL1010M2Q 2 10 10 10 150 19 9 3,5 2,03 19 N.2L CM183 MS1200 — T10 3641686 NASL1212M2Q 2 12 12 12 150 19 9 3,5 — — N.2L CM183 MS1200 — T10 3641687 NASL1616K3Q 3 16 16 16 125 32 12 5,3 — — N.3L CM185LP — MS2111 25 IP ПРИМЕЧАНИЕ: Размер F измеряется от острой кромки пластины. F26 widia.com
