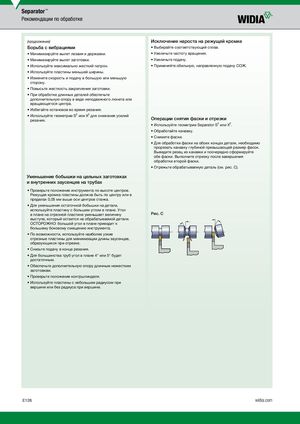

Каталог Widia токарный инструмент 2017 - страница 576

Separator™ Рекомендации по обработке (продолжение) Исключение нароста на режущей кромке Борьба с вибрациями • Выбирайте соответствующий сплав. • Минимизируйте вылет лезвия и державки. • Увеличьте частоту вращения. • Минимизируйте вылет заготовки. • Увеличьте подачу. • Используйте максимально жесткий патрон. • Применяйте обильную, направленную подачу СОЖ. • Используйте пластины меньшей ширины. • Измените скорость и подачу в большую или меньшую сторону. • Повысьте жесткость закрепления заготовки. • При обработке длинных деталей обеспечьте дополнительную опору в виде неподвижного люнета или вращающегося центра. • Избегайте остановов во время резания. • Используйте геометрии S2 или X2 для снижения усилийрезания. Операции снятия фаски и отрезки • Используйте геометрии Separator S2 или X2. • Обработайте канавку. • Снимите фаски. • Для обработки фаски на обоих концах детали, необходимо прорезать канавку глубиной превышающей размер фасок. Выведите резец из канавки и поочередно сформируйте обе фаски. Выполните отрезку после завершения обработки второй фаски. • Отрежьте обрабатываемую деталь (см. рис. C). Уменьшение бобышки на цельных заготовках и внутренних заусенцев на трубах • Проверьте положение инструмента по высоте центров. Режущая кромка пластины должна быть по центру или в пределах 0,05 мм выше оси центров станка. • Для уменьшения остаточной бобышки на детали, используйте пластину с большим углом в плане. Угол в плане на отрезной пластине уменьшает величину Рис. C выступа, который остается на обрабатываемой детали. ОСТОРОЖНО: большой угол в плане приводит к большему боковому смещению инструмента. • По возможности, используйте наиболее узкие отрезные пластины для минимизации длины заусенцев, образующихся при отрезке. • Снизьте подачу в конце резания. • Для большинства труб угол в плане 4° или 5° будет достаточным. • Обеспечьте дополнительную опору длинным нежестким заготовкам. • Проверьте положение контршпинделя. • Используйте пластины с небольшим радиусом при вершине или без радиуса при вершине. E126 widia.com
