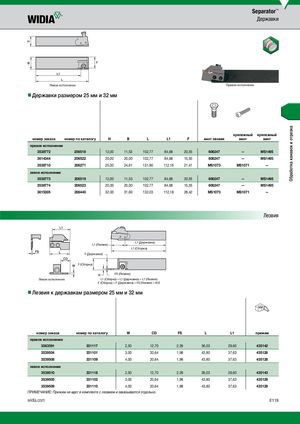

Каталог Widia токарный инструмент 2017 - страница 569

Обработка канавок и отрезка Separator™ Державки Левое исполнение Правое исполнение nnДержавки размером 25 мм и 32 мм крепежный крепежный номер заказа номер по каталогу H B L L1 F винт лезвия винт винт правое исполнение 3538772 206518 12,00 11,53 102,77 84,68 20,55 606247 — MS1495 3614344 206522 20,00 20,00 102,77 84,68 15,55 606247 — MS1495 3538710 206271 25,00 24,61 131,90 112,16 21,41 MS1073 MS1071 — левое исполнение 3538773 206519 12,00 11,53 102,77 84,68 20,55 606247 — MS1495 3538774 206523 20,00 20,00 102,77 84,68 15,55 606247 — MS1495 3615305 206440 32,00 31,60 132,03 112,18 28,42 MS1073 MS1071 — Лезвия L1 (Лезвие) L1 (Державка) L1 (Сборка) F (Державка) F (Сборка) W FS (Лезвие) Левое исполнение L1 (Сборка) = L1 (Державка) + L1 (Лезвие) F (Сборка) = F (Державка) + FS (Лезвие) + W/2 nnЛезвия к державкам размером 25 мм и 32 мм номер заказа номер по каталогу W CD FS L L1 прижим правое исполнение 3563591 331117 2,50 12,70 2,39 36,03 29,60 435142 3539504 331101 3,00 20,64 1,98 43,80 37,63 435128 3539508 331109 4,00 20,64 1,98 43,80 37,63 435128 левое исполнение 3539510 331118 2,50 12,70 2,39 36,03 29,60 435143 3539505 331102 3,00 20,64 1,98 43,80 37,63 435129 3539509 331110 4,00 20,64 1,98 43,80 37,63 435129 ПРИМЕЧАНИЕ: Прижим не идет в комплекте с лезвием и заказывается отдельно. widia.com E119
