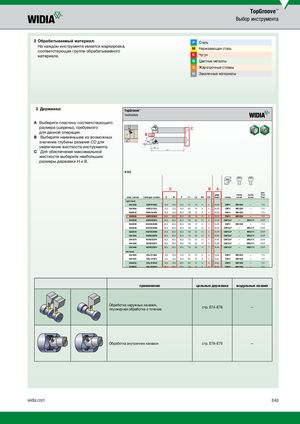

Grooving and Cut-Off TopGroove™ Выбор инструмента 2 Обрабатываемый материал: P Сталь На каждом инструменте имеется маркировка,соответствующая группе обрабатываемого M Нержавеющая сталь материала. K Чугун N Цветные металлы S Жаропрочные сплавы H Закаленные материалы 3 Д ержавка: TopGroove™ Toolholders A Выберите пластину соответствующего размера (ширины), требуемогодля данной операции.B Выберите наименьшее из возможных B CD H C значение глубины резания CD для F B4 B 3° увеличения жесткости инструмента. L2 C Для обеспечения максимальной L1 жесткости выберите наибольшие размеры державки H и B. n NS C B A hex/ gage clamp clamp Torx order number catalogue number H B F L1 L2 B4 CD insert clamp screw screw Plus right hand 3641682 NSR1010E2 10,0 10,0 14,0 70 19 9 4 N.2R CM74 MS1200 — T10 3641660 NSR1212F2 12,0 12,0 16,0 80 19 9 4 N.2R CM74 MS1200 — T10 3636542 NSR1616H2 16,0 16,0 20,0 100 19 9 4 N.2R CM74 MS1200 — T10 3638589 NSR2020K2 20,0 20,0 25,0 125 19 9 4 N.2R CM74 MS1200 — T10 3638588 NSR2020K3 20,0 20,0 25,0 125 32 13 5 N.3R CM72LP — MS2111 25 IP 3638590 NSR2525M2 25,0 25,0 32,0 150 19 9 4 N.2R CM74 MS1200 — T10 3636536 NSR2525M3 25,0 25,0 32,0 150 32 13 5 N.3R CM72LP — MS2111 25 IP 3636540 NSR2525M4 25,0 25,0 32,0 150 35 14 7 N.4R CM72LP — MS2111 25 IP 3641664 NSR3225P3 32,0 25,0 32,0 170 32 13 5 N.3R CM72LP — MS2111 25 IP 3641675 NSR3225P4 32,0 25,0 32,0 170 35 14 7 N.4R CM72LP — MS2111 25 IP 3641666 NSR3232P3 32,0 32,0 40,0 170 32 13 5 N.3R CM72LP — MS2111 25 IP 3641669 NSR3232P4 32,0 32,0 40,0 170 35 14 7 N.4R CM72LP — MS2111 25 IP left hand 3641683 NSL1010E2 10,0 10,0 14,0 70 19 9 4 N.2L CM75 MS1200 — T10 3641681 NSL1212F2 12,0 12,0 16,0 80 19 9 4 N.2L CM75 MS1200 — T10 3636545 NSL1616H2 16,0 16,0 20,0 100 19 9 4 N.2L CM75 MS1200 — T10 3639045 NSL2020K2 20,0 20,0 25,0 125 19 9 4 N.2L CM75 MS1200 — T10 3639046 NSL2020K3 20,0 20,0 32,0 125 32 13 5 N.3L CM73LP — MS2111 25 IP 3639047 NSL2525M2 25,0 25,0 32,0 150 19 9 4 N.2L CM75 MS1200 — T10 3636539 NSL2525M3 25,0 25,0 32,0 150 32 13 5 N.3L CM73LP — MS2111 25 IP 3636544 NSL2525M4 25,0 25,0 32,0 150 35 14 7 N.4L CM73LP — MS2111 25 IP 3641670 примNSеLн32е25нP3ие 32,0 25,0 32,0 170 32цел1ь3 ны5е деNр.3жL авCкMи73LP м—одульMнS2ы111е лез25вIPия 3641678 NSL3225P4 32,0 25,0 32,0 170 35 14 7 N.4L CM73LP — MS2111 25 IP 3641671 NSL3232P3 32,0 32,0 40,0 170 32 13 5 N.3L CM73LP — MS2111 25 IP 3641679 NSL3232P4 32,0 32,0 40,0 170 35 14 7 N.4L CM73LP — MS2111 25 IP 3641688 NSL3232P5 32,0 32,0 40,0 170 51 16 11 N.5L CM81 MS352 — 6 mm ОбработкаNOнTEа: Fрdуimжenнsiыonхmeкasаuнredаoвveоrкsh,arp point of insert.плунжерная обработка и точение стр. E74–E76 — E74 widia.com Обработка внутренних канавок стр. E78–E79 — widia.com E43
