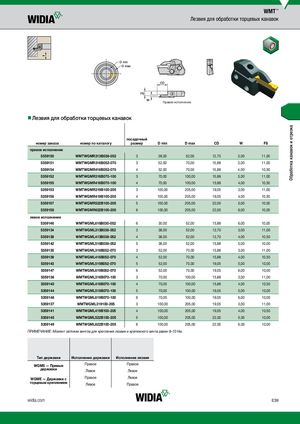

Каталог Widia токарный инструмент 2017 - страница 489

Обработка канавок и отрезка WMT™ Лезвия для обработки торцевых канавок Правое исполнение nnЛезвия для обработки торцевых канавок посадочный номер заказа номер по каталогу размер D min D max CD W FS правое исполнение 5359150 WMTWGMR313B038-052 3 38,00 52,00 12,70 3,00 11,00 5359151 WMTWGMR316B052-070 3 52,00 70,00 15,88 3,00 11,00 5359154 WMTWGMR416B052-070 4 52,00 70,00 15,88 4,00 10,50 5359152 WMTWGMR316B070-100 3 70,00 100,00 15,88 3,00 11,00 5359155 WMTWGMR416B070-100 4 70,00 100,00 15,88 4,00 10,50 5359153 WMTWGMR319B100-205 3 100,00 205,00 19,05 3,00 11,00 5359156 WMTWGMR419B100-205 4 100,00 205,00 19,05 4,00 10,50 5359157 WMTWGMR522B100-205 5 100,00 205,00 22,00 5,00 10,00 5359158 WMTWGMR622B100-205 6 100,00 205,00 22,00 6,00 10,00 левое исполнение 5359146 WMTWGML616B030-052 6 30,00 52,00 15,88 6,00 10,00 5359134 WMTWGML313B038-052 3 38,00 52,00 12,70 3,00 11,00 5359138 WMTWGML413B038-052 4 38,00 52,00 12,70 4,00 10,50 5359142 WMTWGML516B038-052 5 38,00 52,00 15,88 5,00 10,00 5359135 WMTWGML316B052-070 3 52,00 70,00 15,88 3,00 11,00 5359139 WMTWGML416B052-070 4 52,00 70,00 15,88 4,00 10,50 5359143 WMTWGML519B052-070 5 52,00 70,00 19,05 5,00 10,00 5359147 WMTWGML619B052-070 6 52,00 70,00 19,05 6,00 10,00 5359136 WMTWGML316B070-100 3 70,00 100,00 15,88 3,00 11,00 5359140 WMTWGML416B070-100 4 70,00 100,00 15,88 4,00 10,50 5359144 WMTWGML519B070-100 5 70,00 100,00 19,05 5,00 10,00 5359148 WMTWGML619B070-100 6 70,00 100,00 19,05 6,00 10,00 5359137 WMTWGML319100-205 3 100,00 205,00 19,05 3,00 11,00 5359141 WMTWGML419B100-205 4 100,00 205,00 19,05 4,00 10,50 5359145 WMTWGML522B100-205 5 100,00 205,00 22,00 5,00 10,00 5359149 WMTWGML622B100-205 6 100,00 205,00 22,00 6,00 10,00 ПРИМЕЧАНИЕ: М омент затяжки винтов для крепления лезвия и крепежного винта равен 8–10 Нм. Тип державки Исполнение державки Исполнение лезвия WGMS — Прямые Правое Правое державки Левое Левое WGME — Державки с Правое Левое торцевым креплением Левое Правое widia.com E39
