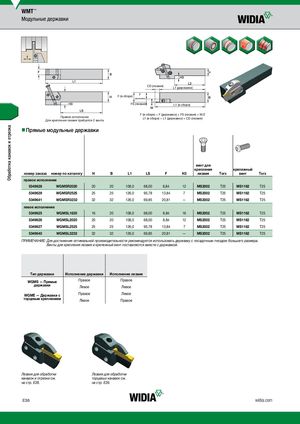

Каталог Widia токарный инструмент 2017 - страница 486

Обработка канавок и отрезка WMT™ Модульные державки CD (лезвия) L1 (державки) F (в сборе) F (державки) FS (лезвия) L1 (в сборе) F (в сборе) = F (державки) + FS (лезвия) + W/2 Правое исполнениеДля крепления лезвия требуется 2 винта L1 (в сборе) = L1 (державки) + CD (лезвия) nnПрямые модульные державки винт для крепления крепежный номер заказа номер по каталогу H B L1 LS F H3 лизвия Torx винт Torx правое исполнение 5349628 WGMSR2020 20 20 108,0 68,00 8,84 12 MS2002 T25 MS1162 T25 5349629 WGMSR2525 25 25 126,0 95,78 13,84 7 MS2002 T25 MS1162 T25 5349641 WGMSR3232 32 32 126,0 69,85 20,81 — MS2002 T25 MS1162 T25 левое исполнение 5349625 WGMSL1620 16 20 108,0 68,00 8,84 16 MS2002 T25 MS1162 T25 5349626 WGMSL2020 20 20 108,0 68,00 8,84 12 MS2002 T25 MS1162 T25 5349627 WGMSL2525 25 25 126,0 95,78 13,84 7 MS2002 T25 MS1162 T25 NOTE5:3U49se64th0e larger seWatGsMizeStLo3o2lh3o2lder for op3ti2mal perform32ance. 126,0 69,85 20,81 — MS2002 T25 MS1162 T25 ПРИМЕЧАНИЕ: Д ля достижения оптимальной производительности рекомендуется использовать державку с посадочным гнездом большего размера. Винты для крепления лезвия и крепежный винт поставляются вместе с державкой. Тип державки Исполнение державки Исполнение лезвия WGMS — Прямые Правое Правое державки Левое Левое WGME — Державки с Правое Левое торцевым креплением Левое Правое Лезвия для обработки Лезвия для обработки канавок и отрезки см. торцевых канавок см. на стр. E38. на стр. E39. E36 widia.com
