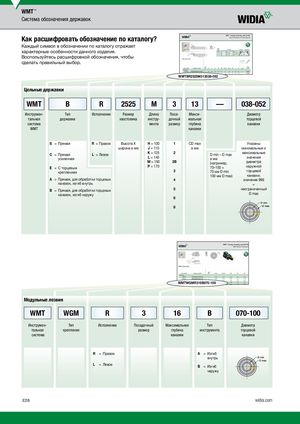

Каталог Widia токарный инструмент 2017 - страница 478

WMT™ Система обозначения державок Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначения, чтобы сделать правильный выбор. WMTBR2525M313038-052 Цельные державки WMT B R 2525 M 3 13 — 038-052 Инструмен- Тип Исполнение Размер Длина Поса- Макси- Диаметр тальная державки хвостовика инстру- дочный мальная торцевой система мента размер глубина канавки WMT канавки S = Прямая R = Правое Высота Х H = 100 1 CD max Указаны ширина в мм J = 110 в мм минимальные и C = Прямая L = Левоеусиленная K = 125 2 D min – D max максимальныеL = 140в ммзначения M = 150 2B (например, диаметра E = С торцевым P = 170 70–100 = наружной креплением 3 70 мм D min торцевой 100 мм D max) канавки; A = Прямая, для обработки торцевых 4 значение 999 канавок, изгиб внутрь = B = Прямая, для обработки торцевых 5 неограниченный канавок, изгиб наружу D max 6 8 WMTWGMR316B070-100 Модульные лезвия WMT WGM R 3 16 B 070-100 Инструмен- Тип Исполнение Посадочный Максимальная Тип Диаметр тальная крепления размер глубина инструмента торцевой система канавки канавки R = Правое A = Изгиб внутрь L = Левое B = Изгиб наружу E28 widia.com
