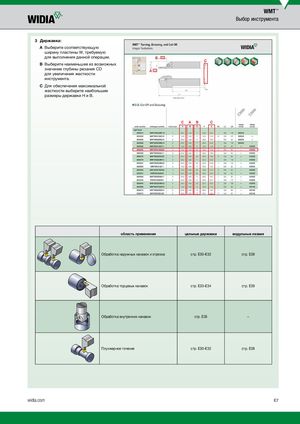

Каталог Widia токарный инструмент 2017 - страница 457

3 Державка: A Выберите соответствующую ширину пластины W, требуемую для выполнения данной операции. B Выберите наименьшее из возможных значение глубины резания CD для увеличения жесткости инструмента. C Для обеспечения максимальной жесткости выберите наибольшие размеры державки H и B.

B C A

C A B C

область применения цельные державки модульные лезвия

Обработка наружных канавок и отрезка стр. E30–E32 стр. E38

Обработка торцевых канавок стр. E33–E34 стр. E39

Обработка внутренних канавок стр. E35 –

Плунжерное точение стр. E30–E32 стр. E38
