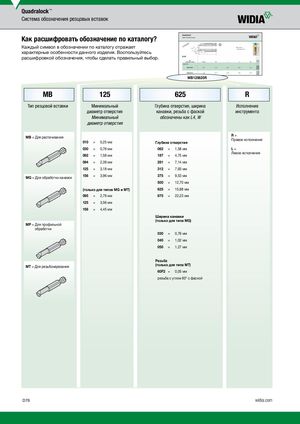

Система обозначения резцовых вставок

Как расшифровать обозначение по каталогу?

Каждый символ в обозначении по каталогу отражает

характерные особенности данного изделия. Воспользуйтесь

расшифровкой обозначения, чтобы сделать правильный выбор.

MB125625R

MB 125 625 R

Тип резцовой вставкиМинимальныйГлубина отверстия, ширинаИсполнение
диаметр отверстияканавки, резьба с фаскойинструмента

Минимальный обозначены как L4, W диаметр отверстия R = MB = Для растачивания Правое исполнение

010 = 0,25 мм Глубина отверстия

030 = 0,76 мм062 = 1,58 ммL =
Левое исполнение
062 = 1,58 мм187 = 4,75 мм
094 = 2,39 мм281 = 7,14 мм
125 = 3,18 мм312 = 7,93 мм
156 = 3,96 мм375 = 9,53 мм
MG = Для обработки канавок
500 = 12,70 мм
(только для типов MG и MT)625 = 15,88 мм
095 = 2,79 мм875 = 22,23 мм

125 = 3,56 мм 156 = 4,45 мм Ширина канавки (только для типа MG)

MP = Для профильной обработки 030 = 0,76 мм 040 = 1,02 мм 050 = 1,27 мм

Резьба

MT = Для резьбонарезания (только для типа MT)

60F2 = 0,05 мм резьба с углом 60° с фаской
